便携式频谱分析仪由于具有功能丰富,性能优良、体积小巧,重量轻便,易于携带和操作等优点,所以成为无线电干扰探测和分析,尤其是来进行现场的干扰排查和跟踪定位应用时的常用选择。

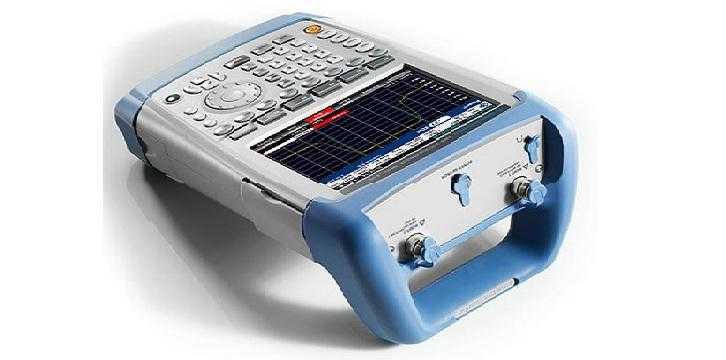

为了更好地充分发挥设备的最佳性能,需要根据具体的使用环境和使用场合对设备来进行合适的操作。接下来以罗德施瓦茨公司的便携式频谱分析FSH为例。说明排查无线电干扰时的优化设置和使用技巧。
1)开始时为获得最大扫描速度,可使用粗分辨率的宽带全扫宽扫描,并将测量时间设置成最小值。
2)当确定感兴趣的频段范围之后,用开始和截止频率限定频段,并减小值以提高分辨率和灵敏度。
3)在运行全扫宽扫描时,可切换至双迹线模式,并通过标记选择感兴趣的频率双迹线模式。
4)停止全扫宽扫描,接收机自动切换至固定频率模式,最大中频实时带宽达10MHZ,可通过缩放操作,对信号来进行分析以及解调等。
1)将频谱仪调谐到目标干扰信号的中心频率
2)解调带宽必须大于等于干扰信号的带宽,以获得最大的灵敏度(假如解调带宽太窄,频谱仪只测量到部分射频电平,这样会降低系统灵敏度)
3)关闭自动频率控制和手动增益控制,以避免接收机的自动调节效应给测量结果带来影响
4)开启均值检波器以提供稳定的电平读数,将测量时间增加到200毫秒以提高稳定度
5)开启单音Tone功能,对音频音调来进行监听,有助于对信号来进行定位,而不必一直观察屏幕上的电平值显示;假如信号太强,可开启衰减器ATT以免接收机过载。
当干扰信号与有用信号相邻很近时,可按照以下方式进行实际操作
1)将接收机设置成于有用信号的中心频率,扫宽设为10M赫兹
2)宽带频谱中只显示出有用信号频谱
3)使用缩放功能,突出中心频率以外的频谱峰值,其他的峰值有可能是干扰信号
4)选择平均功能来平滑显示曲线
5)将测量时间设为100毫秒或更长
当短时的干扰信号隐藏在稳定的有用信号中时,括号同一频率可按以下方式进行实际操作
1)用全扫宽扫描显示频谱,如GSM900下行链路935MHz-960MHz
2)在显示的大量信号中,难以对短时干扰信号进行分辨
3)通过激活迹线差分运算模式,将接收机DIFFMODE键按下时刻的频谱保存为参考频谱仪。
4)以后每次测量得到的频谱都和参考频谱进行差值运算。
5)两个频谱中都存在的稳定信号将被抑制,而参考频谱中不存在的新型号将会显示出来。
6)这种模式可显著降低需要对其进行分析的峰值信号的数量,从而很方便的看出偶发干扰信号。
-
