利用频谱仪来进行实现一些特别的测试步骤方法

发布时间: 2021-08-20   浏览次数:   作者:迈昂科技

频谱仪对射频工程师来讲应该是不会感到陌生,它和网络分析仪,示波器是三个最基本的测试仪器。和网络分析仪不同,频谱仪是用于分析对其未知的信号频率分量(频率和功率),而网络分析仪是分析RF器件的S参数的幅频特性、反射特性、相位特性、延迟特性。


1、测试PLL的相位噪声

测试相位噪声利用频谱仪来测试,一般分辨率带宽RBW调成100Hz,随后把扫宽span设成偏移频率的至少2-5倍,比如说测试10kHz频偏的相位噪声的话,SPAN设成20KHz,由相位噪声的定义可知,就是10kHz处噪声的功率密度和中心频率的功率密度的比值。比如说10kHz的功率和中心功率差65dBc,即可推出PN=-65-10log(300)=-99dBc/Hz,注意是每Hz的噪声功率密度的比值。


2、测试波形功率的时间变化

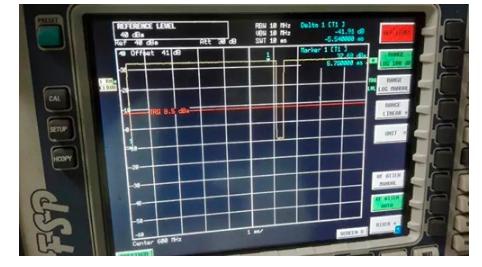

有时侯我们需要观测功率随时间的变化,通常情况下我们要用示波器来测试,其实GA4063频谱仪也有这些功能,把SPAN设成”0”,相当于是X轴就变成了时间轴,随后在测试段的功率有变化的时候,就能观测到功率变化量和过渡时间的情况了。


3、测试信号的频率响应特性

比如说要测试低通滤波器频率响应,我们就需要带跟踪源的频谱仪,再比较LPF接之前和之后的频率响应有多少变化,打开先将频谱仪工作调好中心频率fc,SPAN,随后频谱仪输出端和输入端用电缆相接,打开跟踪源开关,进行归一化校正,记录测得参考。把滤波器连接到频谱仪上,这个时候可测得滤波器输出电平与频率的关系曲线,从而获得插入损耗L,频率响应,带宽等参数。


在使用频谱仪的时候,频谱仪带有射频前端放大器,当测量信号较小时,需要打开前置射频放大器,可以降低显示平均噪声电平,从而在噪声中分辨出小信号。注意,前置放大器只有在参考电平≤-50dBm时才能开启。


频谱分析仪是对射频信号进行测量的必备手段,是从事电子产品研发、生产、检验的常用工具,应用十分广泛。然而,频谱分析仪在日常的使用中可能也会遇到很多故障,比如说:
电源故障:不能正常开机
输入端故障:阻抗异常;无信号;信号幅度异常
测试分析故障:频率、相位测试异常
显示故障:花屏;黑屏
按键故障:按键无反应;调节旋钮无响应
接口故障:不认存储介质;不能与控制系统联机其他使用问题等。
