微波功率计是种仪器,主要用于计量和测量功率。可以通过功率测量可以获得功率、衰减、增益、电压、电、相对介电常数、相位角、复反射系数等参数。

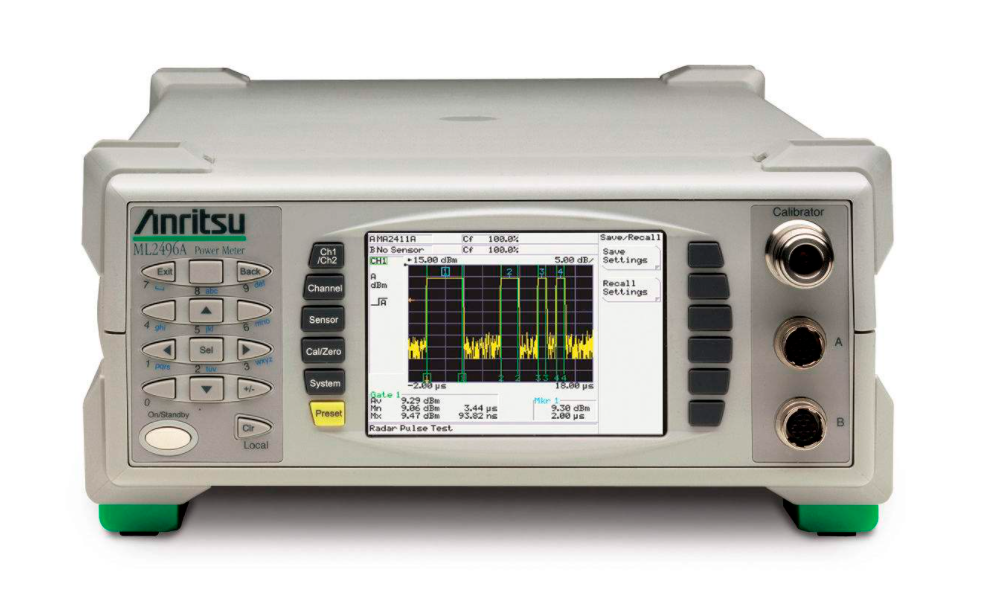

安装在显示窗下面的功能键适用于成功率计的测量和设置。各功能键作用描述如下所示:
该键适用于成功率探头的校零和校准操作方法。如果功率探头需要同时校零和校准时,将探头连接到校准器的输出端口上,当按下该键时,功率探头被自动校零,然后自动成校准数据处理过程,该过程成功率探头的功率线性校准以及功率溯源,并将校准数据存储在功率计主机的内存中。
若仅行功率探头校零操作方法,功率探头不需要连接到校准器的输出端口上。当在探头未连接到校准器状态下按下该键时,功率计仅成自动校零作用。
当对功率探头行校零时,将探头和被测信号源连接在起,在信号源输出功率关闭状态下操作方法,这样功率计可将被测件和功率探头之间的微小地电压归化掉。
该键适用于输入被测信号的频率,功率计自动调用被设置频率对应的功率探头的校准因子值行测量值修正,以提功率测量的准确度。
如果输入信号的频率变化太快而无法从前面板置入时,可以从功率计后面板的"VFIn输入个对应信号源频率变化的电压值,并可以通过适当的菜单设置,可较快的调用相应频率的校准因子值。若功率计在远控状态下,功率计可以从GP-IB总线上读取频率信息。
该键适用于相对测量(测量值不是单位值,而是用dBr表示的相对于参考电平的相对值)。按下该键时,功率计自动以当前的测量值作为参考基准行相对测量。再一次按下该键,将会取消相对测量作用。
该键适用于激活功率计的些设置菜单,同时也可作为返回键使用以退出菜单设置。(无论是当前的设置菜单在哪,都可直接退回到测量状态)。
该键适用于行功率的对数测量单位(dBm)和线性测量单位(mW)之间的转换。缺省状态为对数格式。
RECALL键
该键适用于调用已存储的仪器设置状态。这类仪器状态是由[SAVESETUP]菜单设置的,可以存储在1~20个寄存器内。存储时,用←或→光标键选择(Reg#0),用↑或↓键选择寄存器(1~20值)。(Preset)适用于设置功率计的缺省状态(即复位操作)。
ENTER/LOCAL键
该键适用于确定菜单选择,输入已选择的选项或数值。同时当作LOCAL键使用,从远控状态(GP-IB状态)恢复为本地状态。
校准的方法
量程校准器校准功率计准确度:将量程校准器置于不同的功率输出挡,通过观察功率计上的示值,并计算出误差来判断被校功率计是否满足要求。微波小功率标准装置校准功率基准电平:利用微波小功率标准装置对被校功率计1mW功率基准电平输出行校准,可以提校准准确度。
注意的问题
使用前注意功率计和被测信号共地
注意探头方向和量程的选择
勿将功率计本该接天线的端口接在设备的射频发射端,容易烧毁功率计
测量前注意利用校准源校准
使用功率计时频率和被测频率应致
当测量功率小于-50dBm时应在测试前校零
-
