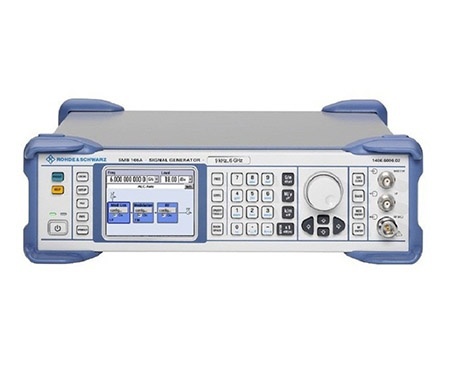

现代化的信号发生器结构非常复杂,与早期的简易信号发生器天差地别,但总体基本结构功能单元还是类似的。信号发生器的主要部件有频率产生单元、调制单元、缓冲放大单元、衰减输出单元、显示单元、控制单元。
频率产生单元是信号发生器的基础和核心。伴随着PLL锁相环频率合成器电路的兴起,高档信号发生器纷纷采用频率合成技术,其优点是频率输出稳定(频率合成器的参考基准频率由石英晶体产生),频率可以步进调节,频率显示机构可以用数字化显示或者直接设置。早期的高精度信号发生器为了得到较小的频率步进,将锁相环做得非常复杂,成本很高,体积和重量都很大。
现阶段的中高端信号发生器采用了更先进的DDS频率直接合成技术,具有频率输出稳定度高、频率合成范围宽、信号频谱纯净度高等优点。主要是因为DDS芯片高度集成化,所以信号发生器的体积很小。
信号发生器,顾名思义,也就是产生我们所需要的信号。从电子器件的测试,到系统级的研发,从芯片的开发,到仪器的计量,信号发生器无处不在,是仪表中的重头产品之一。
信号发生器有很多种分类方法,按照频率覆盖范围可以分为低频信号发生器、高频信号发生器和微波信号发生器;按照输出信号的类型分类,如射频信号发生器、扫描信号发生器、频率合成器、噪声信号发生器、脉冲信号发生器等等。
现在主要是因为调制方式越来越多,可输出数字通信中常用调制信号的矢量信号发生器也大量应用;甚至还有USB等超小型化信号源也开始加入信号发生器的大家族。
信号发生器的工作频率范围、频率稳定度、频率精度、信号频谱纯度都与频率产生单元有关,也是信号发生器性能的重要指标。
-
