十问十答,让你快速了解数字示波器

发布时间: 2015-11-12   浏览次数:   作者:迈昂科技

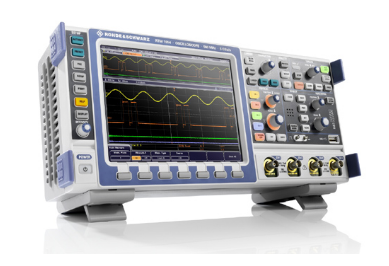

      数字示波器是电子工程师最常用的测试仪器,今天我们选择了跟数字示波器相关的十个问题做了解答,希望能够让你快速了解数字示波器。


1、  数字示波器最重要的指标是什么?
       带宽,数字示波器的核心指标,提升带宽会带来成本的直接提升。


2、  数字示波器采样率要多高才能满足?
       通常来说采样率是带宽的5倍即可,比如200M带宽的数字示波器,配1GS/s的采样率就可以了。追求更高的采样率无非为了抓小毛刺,但是这些高频毛刺在带宽层已经被滤掉了,更高的采样率并不能带来效果的显著提升。


3、 普通触发和自动触发有什么区别?
       Normal:普通触发,必须有满足条件的触发事件才会采样波形。Normal触发最为常用。
       Auto:自动触发,在等待一段时间后,若没有符合条件的触发事件出现,则会强制触发并采样波形。由于触发位置是随机的,往往会导致波形显示不稳定。


4、  数字示波器的通道是否隔离?
       绝大部分数字示波器的通道不是隔离的,数字示波器的地与大地相连,不能直接与零线相连。加了隔离变压器确实可以直接测量220V市电,但我们不推荐的这种做法,推荐的做法是使用差分探头。


5、 测电压数字示波器和万用表哪个准?
      数字示波器的垂直分辨率通常都是8bit,而测量精度跟垂直分辨率有关。
      万用表的精度高多了,六位半万用表ADC可达24bit,手持表也远不止8位,万用表测得的电压值更可信。


6、 数字示波器探头X1档位X10档位有什么区别?
       衰减不同,X1档位信号幅值不衰减,X10档位信号衰减为原来的十分之一;


7、  一般的数字示波器探头需不需要定期的标定?
       标准对于探头没有明确的计量规定。但是对于无源探头,至少在更换探头,探头交换通道的时候,必须进行探头补偿调整。


8、 决定数字示波器探头价格主要因素是什么?
      价格的主要决定因素当然是带宽和探头种类。
      数字示波器的探头有非常多的种类,比如高压探头,差分探头,有源探头、逻辑探头等,价格最低的几百人民币,最高的甚至在十万人民币以上。


9、 数字示波器能否进行傅立叶分解?
      数字示波器大多具有FFT功能,但需要留意FFT能够分析的点数,这直接决定了FFT分析的结果精度,避免频谱泄露。


10、数字示波器能否进行滤波处理?
       可以的。数字示波器一般会有20MHz的带宽限制,这个是硬件的滤波器。有些数字示波器还支持可调截止频率的软件滤波器。


       通过上述十个问题,相信大家对数字示波器有了初步的了解。后续我们还会有关于数字示波器的小知识来跟大家分享,还请继续关注!
