发布时间: 2021-08-16 浏览次数: 作者:迈昂科技

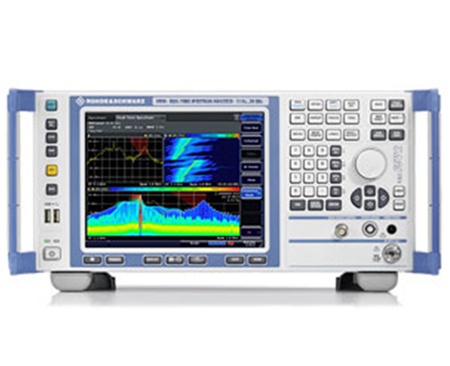

频谱分析仪最主要的功能是在频域里显示输入信号的频谱特性,对信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数进行测量。频谱分析仪有扫频式及即时两种类型;扫频式频谱仪是最常见的频谱分析仪,通过本振扫描的方式来实现检测范围内信号的频率、功率等参数检测。
而即时频谱分析仪则是在某个固定带宽内通过实时数据采集,并进行FFT分析来得到带宽范围内信号的幅度、频率参数检测,速度是扫频式的上百倍甚至千倍以上的。
频谱分析仪广泛运用于通用频谱分析、射频记录和回放、EMC一致性检测和故障排除、频谱监测、无线电定位和干扰搜寻等,被称作射频万用表,这样的话在选择频谱分析仪时要需注意哪些指标呢?迈昂测试技术工程师建议大家在选型时以下十一点要需注意:
一、频率使用范围:
频谱仪可测量分析的频率最大使用范围是多少呢,是选择合适的频谱分析仪最关键指标。通常情况下测试民用通讯的频率使用范围在3GHz以内,比如WIfi、蓝牙、对讲机、移动运营商等;军用雷达微波测试会用到3GHz-44GHz;太赫兹等特高频应用在20GHz-110GHz,迈昂测试也有相应的测试解决方案。
二、动态范围:
信号测量的功率使用范围,通常情况下在-110dBm~+30dBm;
三、分辨率资源带宽:
频谱仪分辨邻近的两个等幅信号的最小频率间隔。分辨率资源带宽越小,可分辨出的频率间隔越小;
四、实时带宽:
能够 进行实时无缝捕获的频宽,在此频宽使用范围内无缝地进行FFT计算和频谱触发,更加有利于瞬态信号的捕获和分析,在频谱监测,雷达系统设计,跳频电台测试,振荡器研发等。
五、POI时间:
基于FFT的分析仪,POI指实时频谱仪在100%截获概率下的信号最短的持续时间,基于该时间100%保证捕获满足触发定义的任何事件。是对一些脉冲调制信号进行采集的关键指标。
六、相位噪声:
衡量频谱仪内部本振信号稳定度,影响仪器底噪大小,及频率测量精度。相位噪声越小,频率测量精度越高。
七、TG接口:
通常情况下用于提供一个跟踪源,对元器件进行扫频特性分析。
八、实时频谱仪:
支持实时分析,捕获瞬态信号,多数型号支持对调制信号进行矢量分析。
九、扫频式频谱仪
对于持续信号通过超外差的方式进行降频采集,测量出信号的频率及功率信息,高带宽的频谱仪通常情况下为扫频式频谱仪。
十、最大RF输入:
电平包含最大DC电压和最大可测量输入功率指标,是仪器可通入信号的最大量程。
十一、前置放大器:
通过前置放大器对小信号进行放大,提高频谱仪测量小信号的使用范围。
在确定指标满足需求之后,就是选择品牌了,随着国产仪器的崛起,很多国产品牌也是不错的。
-
