快速导入负载测试条件符合电源供应器ATX3.0规范

发布时间: 2023-06-08   浏览次数:   作者:迈昂科技

自2003年推出ATX2.0版的电源供应器(PSU)规范之后,电源标准一直没有太大的改变。直到2022年3月,Intel与PCI-SIG组织合作制定推出了ATX3.0规范,主要为了越来越高的显卡功耗而设计推出。ATX3.0标准定义了新的12VHPWR(12V High Power Connector)16针界面可为PCIe 5.0显卡、扩展卡提供最高600W的供电能力。除了提升显卡的供电能力外,ATX3.0也提高了10W(或2%标称功率)低功率输出的转换效率要求;PWR_OK与PS_ON信号的时序规格也缩短许多,加快响应和系统唤醒。此外ATX3.0要求PSU要应对每年175200次的开关机要求,相较ATX2.0会更加耐用与节能。

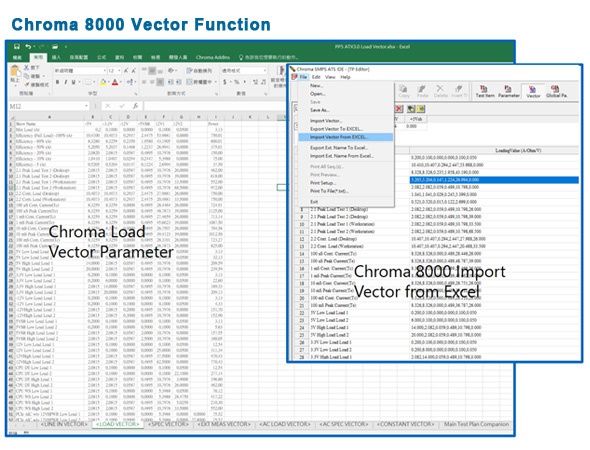

ATX3.0规范PSU各输出信道负载测试条件设置均需参考文件编号338448 Desktop Platforms Power Supply Test Plan,超过60余项相当复杂的负载条件需要设置,故Intel另发布Test Plan Companion Calculator Excel文档,方便PSU厂商运用计算测试负载条件。但要将如此多的负载条件一一输入自动化测试系统填入对应的测试项目进行测试,工作仍十分繁琐费时;致茂电子8000系统广泛应用于电源产品的自动化测试,其具备负载向量(Vector)参数设定功能,可利用Excel编辑测试参数再汇入8000测试程序中,故致茂电子将Intel的Test Plan Companion Calculator内容解译并入Vector Excel格式档,使用者只需输入PSU功率与各输出信道电流规格后,相关测试项目的负载条件便可自动计算带入,再将其汇入8000系统,如此一来测试程序(Test Program)里所有测项的负载测试条件便自动更新设定,可大幅缩短至少90%以上的测试参数修改时间,加快PSU的测试验证。





您的电源供应器(PSU)是否符合Intel最新的ATX3.0设计指南?能否达到ATX 3.0 12VHPWR Power Excursion 200%功耗偏移持续100us的要求?欢迎对ATX3.0的电源测试与测量仪器系统配置有兴趣的业界先进,点击客服咨询并留下您的联络方式,我们将竭诚的为您服务与交流ATX3.0相关测试应用:chroma 8000电源供应器自动测试系统
