电学文章

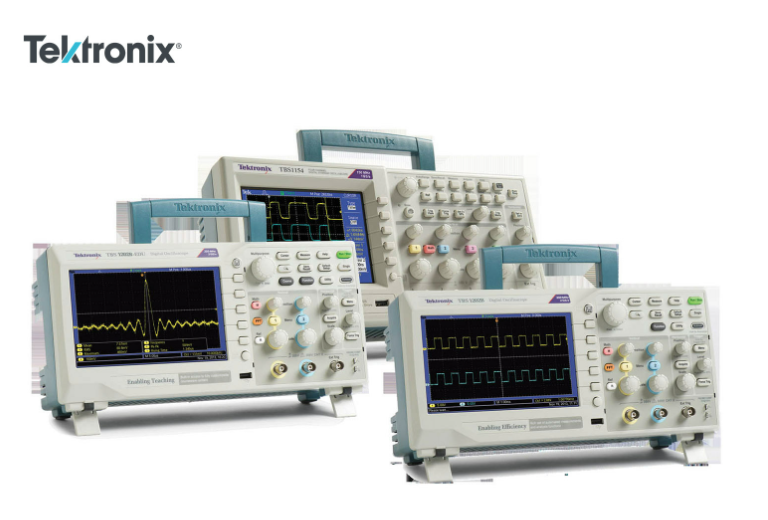

泰克数字示波器使用过程中都有哪些需要注意事项

发布时间: 2021-12-02   浏览次数:   作者:迈昂科技

     数字示波器是一种应用领域十分广泛的电子测量仪器,可以用它测试不同的电量,如电压、电流、频率、相位差、调幅度等。


    泰克示波器作为家喻户晓的品牌之一,使用频率是非常高的,迈昂测试维修工程师在维修示波器过程中发现,大部分故障是因为操作者使用不当,为了仪器设备操作人员的安全和仪器设备安全,仪器设备在安全范围内正常工作,保证测量波形准确、数据可靠,应特别注意:


1、用户如须要测量开关电源(开关电源初级,控制电路)、UPS(不间断电源)、电子整流器、节能灯、变频器等类型产品或其它与市电AC220V不能隔离的电子设备进行浮地信号测试时,必使用DP100高压隔离差分探头;


2、通用数字示波器通过调节亮度和聚焦旋钮使光点直径最小以使波形清晰,减小测试误差;不要使光点停留在一点不动,否则电子束轰击一点宜在荧光屏上形成暗斑,损坏荧光屏;


3、通用数字示波器的外壳,信号输入端BNC插座金属外圈,探头接地线,AC220V电源插座接地线端都是相通的。如仪器设备使用时不接大地线,直接用探头对浮地信号测量,则仪器设备相对大地会产生电位差;电压值等于探头接地线接触被测设备点与大地之间的电位差。这将对仪器设备操作人员、数字示波器、被测电子设备带来严重安全危险;


4、测量系统-例如数字示波器、信号源;打印机、计算机等设备等。被测电子设备-例如仪器设备、电子部件、电路板、被测设备供电电源等设备接地线必须与公共地(大地)相连;


5、TDS200/TDS1000/TDS2000系列数字示波器配合探头使用时,只能测量(被测信号-信号地就是大地,信号端输出幅度小于300VCATII)信号的波形。绝对不能测量市电AC220V或与市电AC220V不能隔离的电子设备的浮地信号。(浮地是不能接大地的,否则造成仪器设备损坏,如测试电磁炉。)


其它的注意事项:
热电子仪器一般要避免频繁开机、关机,数字示波器也是这样;
如果发现波形受外界干扰,可将数字示波器外壳接地;
关机前先将辉度调节旋钮沿逆时针方向转到底,使亮度减到最小,然后再断开电源开关;
在观察荧屏上的亮斑并进行调节时,亮斑的亮度要适中,不能过亮;
“Y输入”的电压不可太高,以免损坏仪器设备,在最大衰减时也不能超过400V.“Y输入”导线悬空时,受外界电磁干扰出现干扰波形,应避免出现这种现象。
