发布时间: 2021-11-03 浏览次数: 作者:迈昂科技
用电缆直接从“电压输出”插口引出。可以通过调节输出衰减旋钮和输出细调旋钮,能够得到需要的输出电压。电压输出端钮上的负载应大于5kΩ.比如:欲得到1mV电压,可调整“输出细调”使电压表指示1V;再调整“输出衰减”开关指到“60dB”。

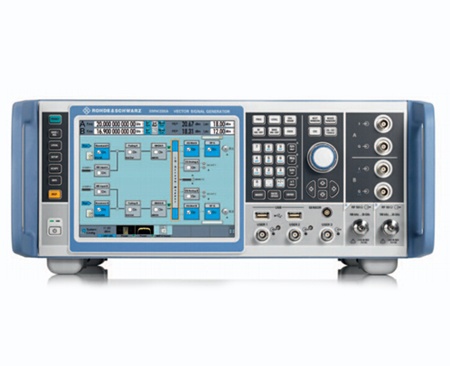

1、高频信号发生器基本组成XFC-6标准信号发生器
①频率范围100KHz~300MHz,分八档;②输出电压在端接75Ω负载上为0.05μV一50mV连续可调;
③具有内调幅、外调幅、内调频、外调频及外部视频信号调幅等功能。
2.4函数信号发生器函数信号发生器实际上是一种多波形信号源,能够输出正弦波、方波、三角波、锯齿波等信号。当前信号发生器输出信号的重复频率可达50MHz。除了作为正弦信号源使用之外,还可以用来测试各种电路和机电设备的瞬态特性.数字电路的逻辑功能、模数转换器(A/D)、压控振荡器以及锁相环的性能。
3、调幅度调整:
第一种是用施密特电路产生方波,然后经变换得到三角波和正弦波。
第二种是先产生正弦波再得到方波和三角波。
第三种是先产生三角波再转换为方波和正弦波。施密特触发器用来产生方波。方波信号送至积分器。通常情况下积分器使用线性很好的密勒积分电路,于是在积分器输出端可得到三角波信号。
三角波经过非线性网络形成正弦波。用分段折线逼近的方法来实现。比如若一个电路具有所示的电路特性,将三角波加到该电路后,能得到所示的波形,由此可见,这种网络对信号的衰减会随三角波幅度的加大而增加,产生削顶,从而使输出波形向正弦波逼近,如果折线段选得足够多,并适当选择转折点的位置,便能得到非常逼真的正弦波。
用二极管组成的正弦波形成电路:
用二极管和电阻构成三角波的“限幅”电路,它实际上是一个由输入三角波Vi控制的可变分压器。在三角波的正半周,当Vi的瞬时值很小时,所有的二极管都被偏置电压+E和-E截止,输入三角波经过电阻R直接输送到输出端作为V0。
当三角波的瞬时电压Vi上升到:
(1)集成度高,外围元件少。
(2)可同时产生正弦波、三角波和方波。
(3)电源电压范围宽,可单、双电源供电。
(4)工作频率在0.001Hz~300kHz范围内可调节。
(5)输出脉冲(或方波)电平可在4.2V到28V。
(6)输出脉冲波占空系数可在1~99%范围内调节。
(7)输出正弦波失真小于1%;三角波输出线性度可优于0.1%;输出各类波形的频率漂移小于50ppm/℃。
(1)能产生精确的高频正弦波、矩形波(含方波)、三角波和锯齿波,输出波形既可以人工控制设定,亦可以由微机或其它数字手段控制。
(2)频率范围很宽,从0.1Hz直到20MHz,最高可达40MHz,频率设定分为粗调和细调两种。改变振荡电容充、放电电流,可以大幅度调节频率,改变FADJ端的电位,能对频率进行精细调节;
(3)输出电压幅度均为2VP-P,对于地电位而言则是-1V~+1V,输出阻抗小于0.1Ω,低阻抗输出能力可以达到±20mA。
(4)占空比调节范围宽,最大调节范围为10%~90%(一般应用在15%~85%的范围内),且占空比与频率均可单独调节,互相不影响。
(5)输出波形失真小,正弦波总谐波失真度仅为0.75%,占空比调节的非线性度只有20%。
信号发生器集成电路MAX038有20个引脚,其直插式封装引脚排列,引脚名称及功能如表下:1脚(REF)2.5V基准电压输出端;2脚(GND)地;3脚(A0)和4脚(A1)波形。
-
