功率分析仪和功率计的区别

发布时间: 2015-10-22   浏览次数:   作者:迈昂科技

      功率测试仪器是电源测试中不可或缺的产品。如果不是变频技术的发展,如果没有非线性负载,如果被测量都是正弦波或直流,就测试功率而言用功率计就足够了,估计不会出现功率分析仪这个产品。下面我就给大家简单的介绍一下功率计和功率分析仪的区别。


      功率分析仪是一种测量电功率和其他电参数的一种仪器,也称电参数分析仪。功率分析仪除了测试功率这个重要的参数之外还能检测其他电性能参数,如电压,电流,功率因数等。功率分析仪是一款测试设备,主要用于电力电子产品电参数的测量,当然也适用于对电网运行质量进行监测及分析,提供电力运行中的谐波分析及功率质量分析等。

      功率分析仪通常由电压/电流采样电路、微处理器运算电路、显示电路、通讯电路、PC端软件、电源电路等组成。
      采样电路分为电压采样和电流采样部分,电压采样通常采用电阻降压采样,电流采样采用电流互感器CT隔离采样,其各自又包括:信号放大、自动量程处理、抗混迭低通滤波电路、ADC模数转换器组成。此电路对输入的交流信号进行量化采样,后经微处理器运算电路进行数字运算处理,并把测量数据显示在面板上。
      功率分析仪具备功率计的全部功能。由于被测对象往往含有谐波,电压、电流信号的特征不能仅仅用有效值一个参量来衡量。因此,功率分析仪往往还具备实时波形、谐波分析等功能。



       相比之下,功率计的功能比较单一,主要测量电压、电流的有效值及有功功率、无功功率等参数,主要用于工频或直流电参量测量。

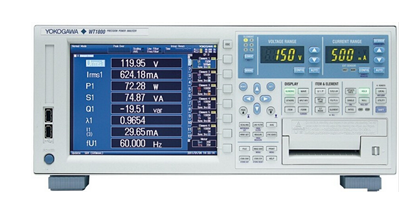

       业界最好的功率分析仪品牌当属日本横河,WT3000和WT1800两款功率分析仪可谓业界标杆。Chroma也有功率分析仪产品,性能较横河差,但价格便宜,目前主推的是Chroma 66204,是一款4通道的功率分析仪。功率计价格都比较便宜,品牌也很多,Chroma 66202是一款性价比非常高的产品,也具备谐波分析功能,该产品在电源测试行业广泛使用。
