数字示波器是用途非常广泛的测量仪器。作为罗德与施瓦茨数字示波器产品的推广人员,我看到很多公司的工程师用的数字示波器都是很低端的,他们认为没有必要买好一点的数字示波器,能看到波形就行,对操作方式也不关注,拿起来就用,往往就是这个操作不正确导致测试结果误差很大,影响测试结果。我也看过一些针对数字示波器的文章,实践中也碰到过一些问题,今天跟大家做两点分享,希望对大家有所帮助。
数字示波器使用前需要自校准和需要探头补偿调节,执行这种调节是使探头匹配输入通道。
首次操作仪器时以及同时显示多个输入通道的数据时,可能需要在垂直和水平方向上校准数据,以使时基、幅度和位置同步。例如,发生明显温度变化时就需要进行校准。
2.在 Control(控制)选项卡上,点击Start Alignment(开始校准)。
3.R&S示波器完成此过程需几分钟时间。有的示波器可能需要一个小时以上时间。整体通过/失败结果会显示在Overall alignment state(整体校准状态)字段中。每个输入通道各个校准步骤的结果会显示在Results(结果)选项卡中。
探头补偿调节的操作步骤如下:

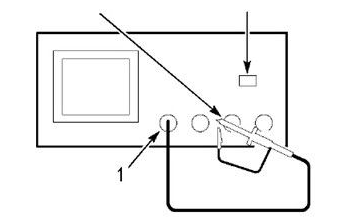

1.将示波器探头连接到通道,按前面板上的 PRESET(预设)按键(左侧面板设置区域中)。将探头信号端和参考地连接到示波器面板上的参考输出,然后按Autoset(自动设置)。如果使用探头钩式前端附件,请将信号针前端牢固连接在探头上,确保正确连接。

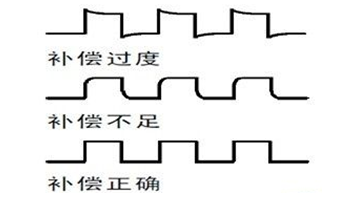

2.检查所显示波形的形状。可能会出现的情况如下图,过度或不足都需要调节探头。

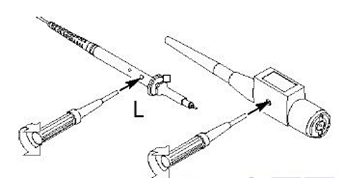

3.如果波形不正确,需要调整探头。如下图所示,直至波形为上面的补偿正确波形。
以上两点看似简单,但往往是工程师忽略的。为了使测量更精确,请一定要注意检验。这两个校准功能在任何示波器都应该有。
二、对数字示波器的原理不了解,导致误操作,损坏示波器或产品之后还不清楚原因
很多工程师在用多个探头测量电源的时候,刚一开机,电源产品就“炸机”,甚至损害示波器。那是由于对示波器的通道和对地的接法不了解。
示波器的多个探头在示波器内部是共地。所以在同时测量电感的原边和副边的时候,如果用一根探头接原边的地,另一个探头接副边的地,由于示波器的内部通道的地连接在一起,相当于把电源的原边和副边的地短路在一起了,然而原边和副边地之间是有电压差的,那么短路后的大电流容易烧坏产品和探头,甚至也可能损坏示波器。
这种场合我们通常推荐使用差分探头。有些公司会在示波器前面加一个隔离变压器,这种方法也可以。还有些公司直接剪断电源三相地的PIN脚,那样没有安全接地,会产生漏电流,影响人身安全,建议不要这样使用。
迈昂科技是德国罗德与施瓦茨公司数字示波器的代理商。R&S目前主要有三个系列的数字示波器产品:经济型的RTM系列示波器,高性价比的RTE系列示波器和高性能的RTO系列示波器。目前带宽范围从200MHz到4GHz,可以覆盖绝大部分的测试应用。如果示波器的选择和使用上需要协助,请跟我们联系。
-
