数字示波器常见的技术性问题

发布时间: 2021-11-08   浏览次数:   作者:迈昂科技

数字示波器常见的技术性问题:

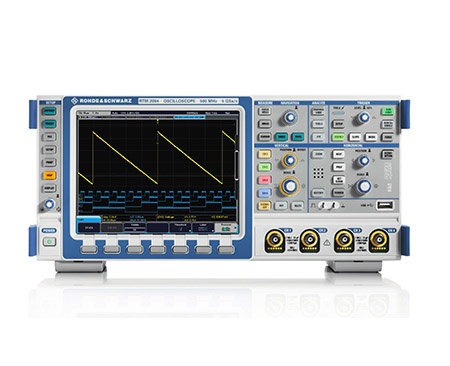

一.数字示波器
1.数字示波器和模拟示波器有哪些方面主要的不同之处?优点和缺点?

答:模拟示波器只能观察分析简单重复信号(正弦波,方波,三角波等)和复杂的重复信号(电视信号)。

而不能观察分析数字信号。像测电源开与关一瞬间的电压上升时间如果用用模拟示波器是很难办到的而用数字示波器就很简单。利用数字示波器的单次捕捉功能就OK。


模拟示波器只有边沿(电平)触发功能而数字示波器不仅有边沿触发功能还具有视频触发、脉冲触发、逻辑触发、摆幅触发等这样捕捉波形的能力就比模拟示波器强。能捕捉触发之前的事件和触发之后的事件而模拟示波器是不能观察分析到。而模拟示波器则能zui真实的显示波形的本来面貌。


2.什么是数字示波器实时采样率?

答:表示为样点数每秒(S/s),指数字示波器对信号采样的频率,类似于电影摄影机中的帧的概念.(对于频率范围在数字示波器zui大采样速率一半以下的信号,实时采样是理想的方式.采样快速,单脉冲和瞬态信号,实时采样是*的方式,为了数字化高频瞬态信号,必需要有足够的采样率.)


3.什么是数字示波器等效采样率?

答:采样率就是采样时间间隔。

比如,如果数字示波器的采样率是每秒10G次(10GSa/s),则意味着每100ps进行一次采样。超过带宽5倍以上的采样率提供了良好的测量精度。存储深度=时基×波形所占格数×最高采样率。


4.数字示波器存储深度有什么作用?

答:存储深度=采样率×采样时间:(A/D数字化后的八位二进制波形信息存储到数字示波器的高速CMOS存储器中,就是数字示波器的存储,这个过程是“写过程”。)对于数字示波器,其最大存储深度是一定的,但是在实际测试中所使用的存储长度却是可变的。


在存储深度一定的情况下,存储速度越快,存储时间就越短,他们之间是一个反比关系,存储速度等效于采样率,存储时间等效于采样时间,采样时间由数字示波器的显示窗口所代表的时间决定。


5.什么是示波器带宽?购买时,我们如何决定买多大带宽的数字示波器?

答:示波器带宽指的是正弦输入信号衰减到到其实际幅度的70.7%时的频率值,即-3dB点,基于对数标度,(带宽越高,信号的再现越准确.如没有足够的带宽,数字示波器将无法分辨高频的变化,幅度将出现失真,边缘将会消失,细节数据将被丢失,如没有足够的带宽,得到的关于信号的所有特性,响铃和振铃等都毫无意义)。


6.实时采样率是不是越大越好?
答:越大越好。


7.在什么情况下测试需要将数字示波器的电源地线不接?
答:被测信号的地线与数字示波器的外接电源线的地线共地。


8.数字示波器的各种触发方式各适合测试什么样的信号?
答:视频触发适合测试标准视频信号,边沿触发适合测试具有上升或下降沿的普通比较稳定的信号,脉冲触发适合测试具有严重干扰信号混杂的同步信号。


9.怎么样用数字示波器测试小毛刺信号?
答:将数字示波器打在自动测试。


10.数字示波器的带宽是不是就是最大测试频率?
答:不是,示波器带宽至少是被测最快信号频率的(2-5)倍。


11.数字示波器测试波形的电压是是否是真有效值?
答:否


12.数字示波器存储深度与采样率的关系?


答:存储深度=采样率×采样时间
13.数字示波器的存储深度与仪器的内存是不是一样?
答:不一样。
