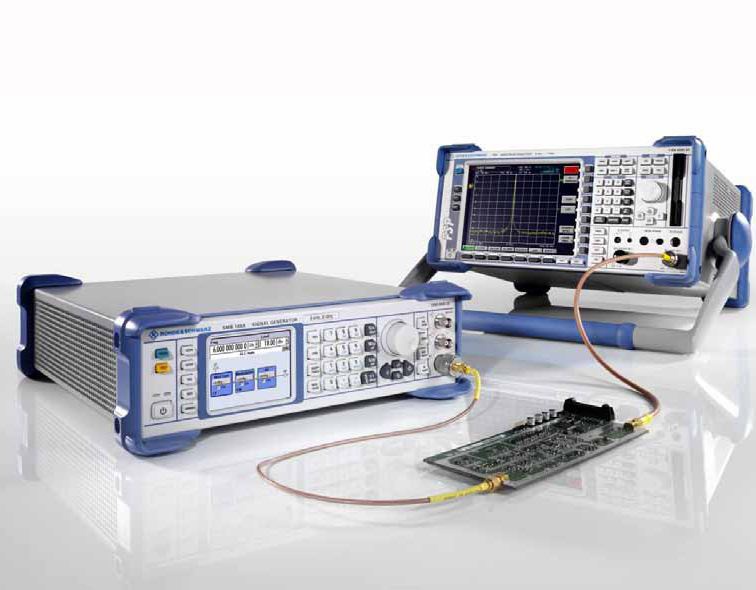

射频信号发生器由频率合成、射频信号发生及处理、射频驱动及调制、CPU及接口控制、电源、内调制信号发生器等几个部分组成。

        CPU板负责实现信号发生器的所有控制功能。CPU板接收前面板键盘和后面板网络口、GP-IB口及RS-232串口输入的命令，随后通过内部总线把它转换为对仪器状态的设置。CPU板同时还检测仪器内部电路状态并在前面板显示器上显示出来，如失锁、不稳幅等。前面板显示器采用大屏幕彩色液晶。显示器，负责显示仪器的设置和状态信息。

频率合成部分采用多环频率合成方案。

     它包括高性能参考环、高分辨率小数环、高纯本振环、取样变频、YO鉴相和误差驱动。CPU首先通过YO驱动上。的预置DAC将YIG振荡器的输出频率进行粗略设置。高纯本振环将YIG振荡器输出的千兆赫兹级的微波信号无失真地取样变频到f兆赫兹级的中频信号。中频信号与小数环输出的高分辨率信号进行频率/相位比较，取得的误差电压来精确调节YIG振荡器的输出并使之锁定在指定频率上。

YTO电路在频率合成器作用‘下，输出3.2GHz~8CHz的高纯频率合成信号。

该信号在分频组件中实现放大和功分，而在其中一路作为频率反馈信号送到高纯取样本振环，一路进入扩频组件实现3.2GHz~6GHz的高端频率覆盖，--路利用数字分频技术实现250kHz~3.2GHz低端频率覆盖，经过滤波后进入F变频组件。

下变频组件完成低端频率信号的放大、矢量调制、幅度控制、脉冲调制和滤波。

在其中250kHz~250MHz的信号由1GHz~1.25GHz信号与1GHz高纯本振信号混频产生。

扩频组件完成高端频率信号的放大、矢量调制、幅度控制、脉冲调制和滤波。

整机的功率控制和幅度调制由ALC环构成。

低端频率和高端频率各自由自己的耦合器和检波器，将射频输出信号耦合出一小部分并将它转换为对应的直流电压，此电压与ALC环板中的参考电压相比较，取得的误差电压去驱动下变频器中的线性调制器，来调节射频功率直到检波电压和参考电压相等，从而实现功率控制。
