引领潮流,R&S推出5G通信测试解决方案

发布时间: 2016-01-21   浏览次数:   作者:迈昂科技

      商用4G通信才刚刚普及,5G通信的研究早已十分火热,专家预测成熟的商用5G通信将会在2020年。众所周知,5G有一些关键技术还未突破,主要表现在毫米波、大规模天线阵(MIMO)、高宽带、新型空中接口技术等。但在测试方面,R&S公司已经有了整体的解决方案。今天就跟大家简单介绍下R&S的5G测试方案。
1.毫米波测试方案

      R&S公司针对毫米波频段信号的产生和分析主要通过矢量信号发生器和矢量信号分析仪来完成。目前R&S公司的高频矢量信号发生器SMW200A单台仪表最高可以实现40GHz信号的产生,如果配合相应的外接混频模块则可以实现高达100GHz的矢量信号产生。SMW200A自身可以产生160MHz带宽的信号,可用于802.11ac、LTE-A等信号产生,如果通过外部的模拟IQ输入,SMW200A可以实现高达2GHz带宽信号的产生,可以完全满足目前5G研究的需求。

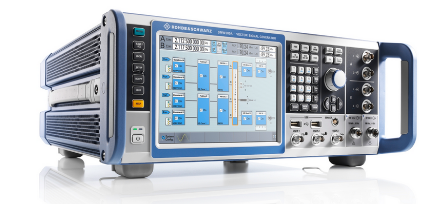

矢量信号发生器SMW200A


     图1、矢量信号发生器SMW200A


      R&S公司的矢量信号分析仪FSW最高频率可达到85GHz,同样配合混频模块可以实现高达100GHz信号的接收和分析。FSW自身的分析带宽为500MHz,如果配合RTO示波器,分析带宽可以达到2GHz。

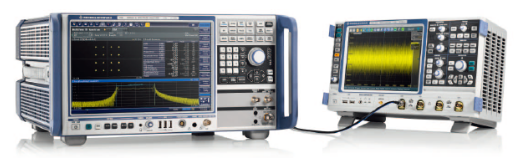

矢量信号分析仪FSW和示波器RTO

图2、矢量信号分析仪FSW和示波器RTO


      同时由于毫米波频段的信道模型不同于传统的移动通信频段,所以针对该频段的信道探测需求也越来越突出。R&S公司可以提供完整的信道探测方案,频率最高可达100GHz,带宽最高可达2GHz,配合相应的测试软件可以进行路径损耗、路径时延、到达角度等参数测试。
2.大规模MIMO测试方案
      MIMO技术已经广泛应用在无线和移动通信系统中,不过在5G系统中,对MIMO技术又做了进一步增强,首先天线数目已经不局限在4G 阶段的2根或者4根天线,将会有大规模的天线阵列出现,比如8,16或者128根天线;其次三维天线的波束赋形等技术也将有可能成为现实。
      R&S公司的矢量信号发生器SMW200A为MIMO系统测试提供了理想的选择,它可以产生满足标准要求的无线和移动通信信号,目前通过扩展可支持8根接收天线,频率最高可达到20GHz。同时,SMW200A还可以模拟完整的MIMO传输信道,最大支持16条衰落通道,带宽高达160MHz。

      同时,在针对大规模MIMO系统中的OTA测试,R&S公司最新推出的频率高达40GHz的暗室,可以满足目前5G系统OTA测试的需求。



图3、暗室DST200


     以上就是R&S推出的5G测试解决方案,虽然相关标准还未出台,但作为全球领先的射频测试设备厂商,R&S已经做好了准备迎接5G时代的到来。敬请期待!
