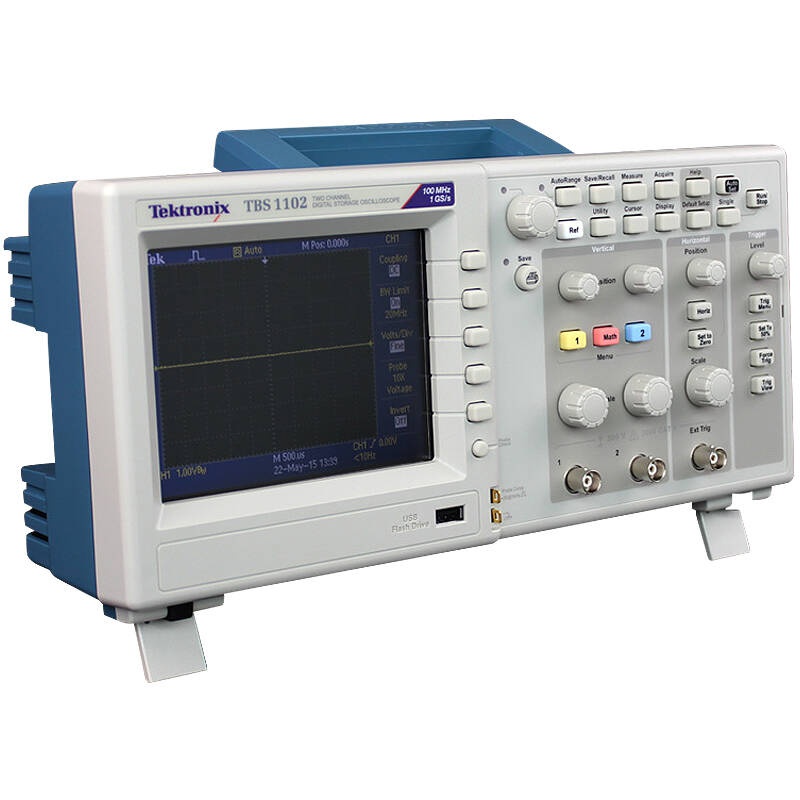

数字示波器就是把信号展示在屏幕上面,通过屏幕上面展示结果可以对被测器件进行研究。有很多工程师在使用数字示波器之前,可能会测试一下数字示波器指标是否正常,尤其是二手示波器,更需要判断一下指标是否正常。今天迈昂测试就以泰克示波器为例,教大家如何测试数字示波器指标是否合格:
内部程序“自检”功能,只能检验一些非常内部的状态,主要是存储器等,别的功能还要靠手工检验。
2.按自动设置按钮(AUTOSET),也可手动触发。
屏幕上应显示非常稳定的,规则的方波信号:
这种方法检测数字示波器的主要功能是否正常,如触发,同步等,另外还能顺便检测探头的补偿是否合适,否则需要微调。
带宽:给数字示波器输入一个正弦信号,其衰减到实际幅度70.7%时的频率点就是数字示波器的带宽,也就是-3dB的频率值。
比如:DPO4104他的带宽是1GHZ,在给它一个幅值为30mv的正弦信号时,若测得幅值在21.21mv(30*70.7%=21.21)以上,则可以说明它的带宽可以达到1GHZ.若低于21.21mv就说明这台数字示波器的带宽达不到实际要求,也就是指标不合格。
阻抗的测量比较简单,最便捷的方式是可以用手持式万用表测量,也可以用5位半或6位半数字万用表测量,实际测量的值只要在误差范围内便是合格的。
-
