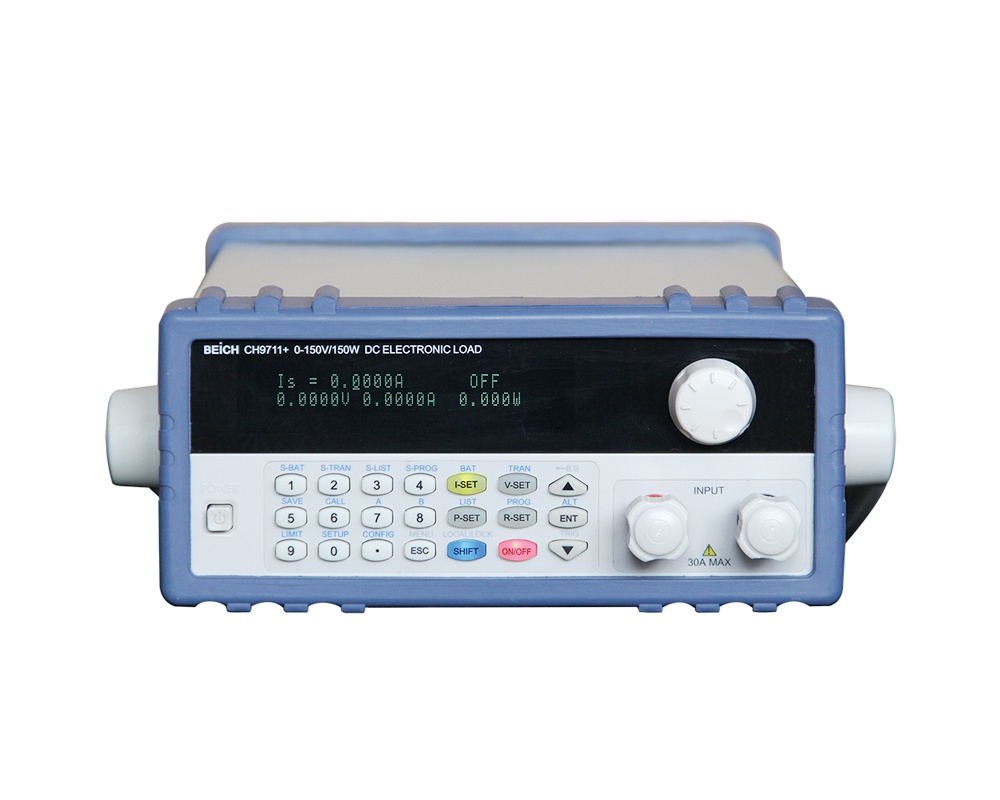

可编程直流电子负载的工作原理说明以及主要特点

发布时间: 2021-09-02   浏览次数:   作者:迈昂科技

可编程直流电子负载工作模式

当您确定了被测器件的负载测试类型后,负载需要进行模式选择。电子负载最常见的工作模式有恒流(CC)、恒压(CV)、恒功率(CP)和恒电阻(CR)模式。将电子负载编程为某个模式后,它将保持该模式,直到模式发生变化为止。


除此之外,如果发生过功率或过温等故障情况,模式也会发生改变。如果选定了模式,下文中的电流、电阻、电压和功率模式参数都是可以根据编程设定的。根据前面板选择模式或根据编程设定模式时,大多数相关参数会在输入端生效(例外情况见模式说明中的提示)。


恒流工作(CC)
在这个模式下,无论输入电压是多少,负载模块都会按照编程的值消耗电流。
粗实线表示可能的工作点与输入电流之间的关系。恒流(CC)状态标志表示电流以规定的设置值输出。

一定要注意,在CC工作中,电压限值不可以编程。但是,如果DUT施加的电压高于规定电流范围允许的电压,那么过压保护机制启动,跳闸并关闭输入。


电流可在两个重叠范围中的任意一个(高量程和低量程)进行编程。低量程在小电流设置下可提供更好的分辨率。负载会选择与编程的量程值相对应的量程。如果量程值位于量程重叠区域,那么负载会选择低量程。如果当前电流设置在低量程之外,那么负载会自动将输入调整为低量程内的最高值。如果您在之后编程设定了一个超出低量程的输入值,前面板显示屏上会显示“超出量程”错误信息。


恒压工作(CV)
在这个模式下,负载模块会试图消耗足够的电流,以便将电源电压控制到编程值。

粗实线表示可能的工作点与输入电压之间的关系。


一定要注意,CV(恒定电压)工作中设置了电流限值。该实线的水平段表示,如果负载电流保持在电流限值设置的量程内,输出电压将保持其编程的设置。CV状态标志表示输出电流在限值设置量程内。


当输出电流达到电流限值时,装置不再以恒压模式工作,输出电压不再保持恒定。取而代之的是,电子负载此时会将输出电流调节到其电流限值设置。设置负电流限值状态标志以指示达到电流限值。如果电压持续增加,直到超出指定电流量程允许的电压或最大功率等高线,那么过压保护机制会启动,跳闸并关闭输入。


恒电阻工作(CR)
在这个模式下,负载模块消耗的电流与编程电阻的输入电压成正比。
粗实线表示可能的工作点与电阻设置之间的关系。电阻斜线向下延伸至Rmin(虚线),可使电子负载可以在加载大电流的同时产生低电压。


电阻可在三个重叠电阻量程当中的任意一个(高、中、低)进行编程。负载选择与编程的电阻值对应的量程。假如电阻值位于量程重叠区域,那么负载会选择具有最高分辨率的量程。

假如当前输入设置超出您选择的量程,那么负载会自动将输入设置调整为新选定量程内最接近的可用值。假如您在之后编程设定了一个超出新选定量程的输入值,前面板显示屏上会显示“超出量程”错误信息。


恒功率工作(CP)
在恒功率工作中,负载模块按照编程的恒定功率值调节被测器件的功耗。
负载模块通过测量电压和电流的输入来调节输入功率,并按照AD转换器的测试数据流来调整输入功率。请注意,在CP模式下,相应的编程量程会覆盖选择的电压和电流测量量程。电子负载自动选择可能的最低量程,以提供更好的分辨率和精度。
负载模块具有内置过功率保护功能,防止功率超过负载模块的额定输出功率(最大功率等高线)2%以上。


主要特点:
恒流,恒阻,恒压,恒功率,恒流+恒压,恒阻+恒压,六种高速动作模式;
过流,过压,过功率,过热,极性反接保护;
高亮度,真空VFD屏,双排四路同步显示;
按照温度变化,无极伺服智能风扇系统;
电路软启动时间设定,可按照设定电压值带载;
电池测试及短路功能;
提供动态测试,上升下降斜率设定;
支持外部触发输入,输出;
提供外部电流波形监视端子;
支持远端电压补偿,多个数据存储;
开机自检,软件校正,标准仪器架设计;
支持GPIB,RS232,RS485,USB通讯。
