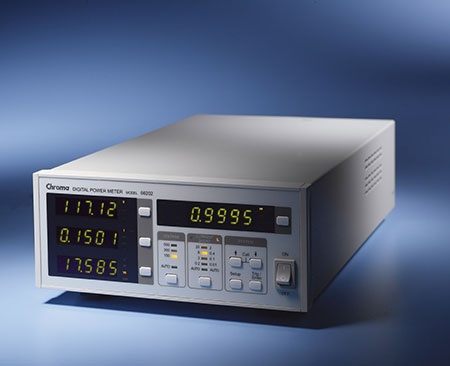

智能电量测量仪:又叫做数字功率计、电参数测试仪,通用名:DigitalPowerMeter,简称DPM,主要的功能是进行一些电量、电参数的测试,测试的类型分为:基本型、报警型、交直流两用型、通讯型、电能积分型、谐波分析型、高精度系列等。
方法一:将交流电参量转换为正比于输入的直流电压后进行A/D采样,获得电参数测量值。应用该方法的测量仪器结构简单、成本低,在波形无畸变状态下能取得较好精度,但是在波形有较大畸变时,测量精度较差。
方法二:将交流电参量进行调理,转换为正比于输入的电压信号,再用高速A/D对波形进行高速周期采样,采样频率F决定了测量的zui高谐波频率,适合较复杂的周期波形的测量,测量精度高,频率范围宽。
方法三:采用DSP技术,对任意波形信号进行高速实时采样,实时计算测量结果。优点:适用于任意波形的测量,测量精度高,频率范围宽。
谐波:任意一个周期波均可分解成一系列的不同频率不同振幅的正弦波的叠加,这类正弦波的频率一定是该周期波频率的整数倍,这类正弦波称为该周期波的谐波或谐波分量,凡某一正弦波(或谐波分量)的频率是该周期波的频率的几倍,我们就称它为几次谐波。
产生原因:非线性负载的存在,如开关电源、镇流器、变频器、逆变器等等。危害:加速设备老化或损坏,危害生产安全,浪费电能等等。
PWM(脉冲宽度调制):对模拟信号进行数字编码,对开关器件进行关断,进而控制电路。优点:降低噪声对电路的影响。
高中低频区分:低频20HZ-200HZ,中频200HZ-6000HZ,高频6KHZ-20KHZ。
-
