四种常见的示波器探头介绍

发布时间: 2015-09-24   浏览次数:   作者:迈昂科技

      示波器是大家再熟悉不过的测试仪器了,但示波器不搭配探头是没有办法来做测试的,示波器探头的确是示波器大家族中不可缺少的成员。探头的性能会对最终的测试结果产生直接的影响。常见的示波器探头有四种:无源探头、有源探头、差分探头和电流探头。下面我们来跟大家做一些简单介绍。


一、无源探头

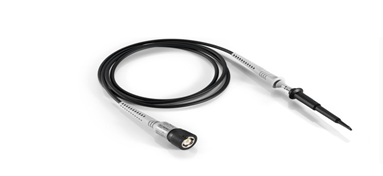

      衰减无源电压探头是最常用的探头,常见的无源探头带宽都在500MHz以下,大部分的中低端示波器都会标配两支或者四支无源探头。它是一种非常方便、价格相对便宜的探头。

高压探头和传输线探头也是属于无源探头的范畴。


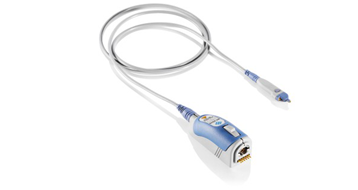

二、有源探头
      有源探头输入阻抗高,带宽也可以做到很高。有源探头的不利条件是成本高,尺寸大,也需要电源进行供电。




三、差分探头

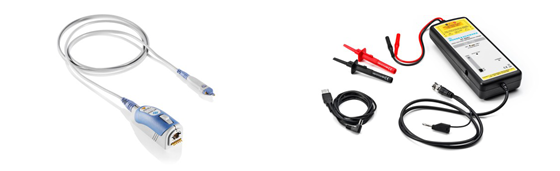

      差分探头分为有源差分探头和高压差分探头。测试高速信号,特别是差分信号时,只能使用对应的有源差分探头来测试。有源差分探头具有低的负载效应,更高的信号保真度,高动态范围以及极微小的温漂等特点。而在很多高压信号的测试上,一般使用高压差分探头测试。



四、电流探头

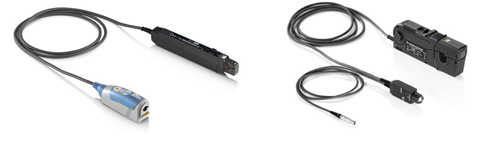

      用示波器来测试电流就会用到电流探头,常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。


在选择电流探头时应注意几个主要参数:待测物电流大小、电流频率、交流还是直流、钳口的形状和大小、供电方式、接口形式等。




      在实际测试过程中,我们应当选择合适的示波器探头。也只有这样,我们才能得到准确的测试结果。
