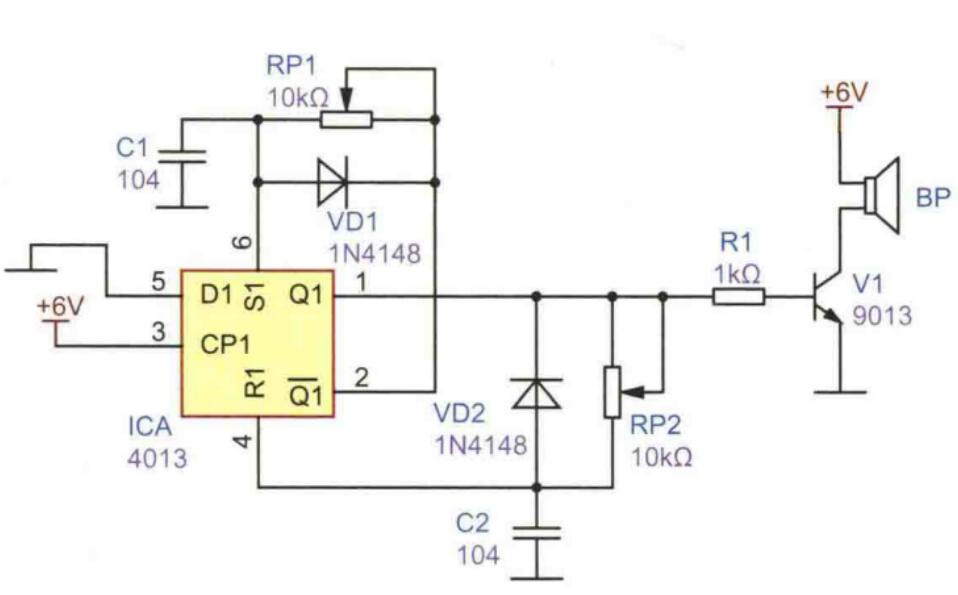

这是一个用D触发器组成的音频信号发生器，在电源接通后的瞬间，Q1端（第1脚）输出为高电平，该高电平通过RP2向C2充电，当C2端电压上升到复位电平时，Q1端变为低电平，C2通过二极管VD2向Q1端放电。此时Q1非输出端（第2脚）变为高电平，该高电平通过RP1向C1充电。

当C1端电压上升到置位电平时，触发器翻转，Q1变为高电平，Q1非变为低电平，Q1端的高电平向C2充电，C1通过二极管VD1向变为低电平的Q1非端放电，如此不断循环，在Q1和Q1非端交替出现高、低电平，形成振荡。因而该电路是一个无稳态的振荡器。Q1端的振荡信号通过电阻R1加到三极管V1的基极，经过V1放大后推动扬声器BP发出响亮的音频声。

调整RP1和RP2可以改变振荡器的频率，进而改变扬声器BP发出的音调。视频演示中也能看出这样的效果。

除了极个别的技术参数，如噪声电压之外，另外所有的音响技术指标都离不开音频信号发生器的使用。如输出功率，总谐波失真（THD），互调失真（IMD），瞬态互调失真（TIM），瞬态响应，输入灵敏度（民间也叫增益），通道增益差，通道分离度，频响，信噪比，动态范围。。。都需要信号发生器的配合。

1、音响技术指标都离不开音频信号发生器的使用。如输出功率，总谐波失真（THD），互调失真（IMD），瞬态互调失真（TIM），瞬态响应，输入灵敏度（民间也叫增益），通道增益差，通道分离度，频响，信噪比，动态范围，都需要信号发生器的配合。

2、音频信号发生器发送的信号质量与声卡有着很大的关联，并且业余条件下也不可能会有另外的仪器设备与之进地比对，校准，保证发送的信号能满足需要。

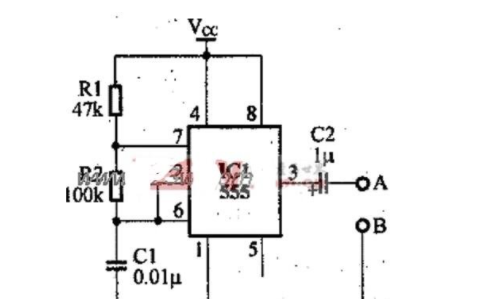

当电源接通后555就开始音频振荡，通过C2电容器耦合输出。其振荡过程是：首先通过R1、R2使C1充电，当C1上电压达到约2／3VCC，时，555输出端3脚由高电平变为低电平。7脚与1脚之间导通，接着C1通过R2放电，C1上电压下降到约1／Vcc，时，555的7脚与1脚之间截止，3脚输出变成高电平。如上所述，C1重复进行充电一放电，就形成音频振荡。输出振荡信号高电平接近Vcc，低电平接近0V。振荡频率约为：f=1.44／（R1+2R2）C1按图中元器件值，振荡频率约580Hz。

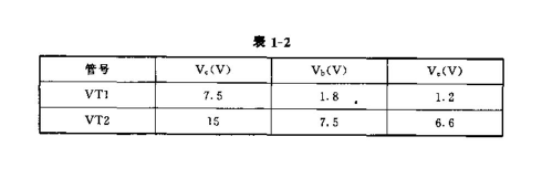

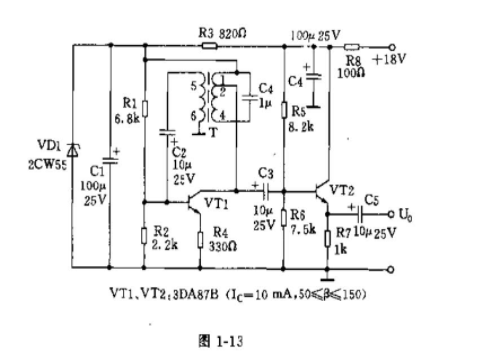

多功能音频信号发生器电路

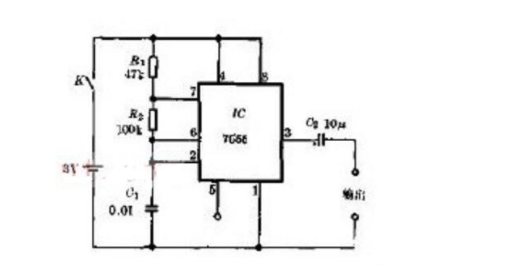

电路如下图所示。开关K闭合接通电源后，7555就按音频重复振荡，通过10μF电容器耦合输出。振荡过程是：首先通过R1和R2使C1充电，当C1上电压达到约2V时，7555输出端3脚由高电平变为低电平，弟7脚与第1脚之间导通。接着C1通过R2放电，C1上电压下降到约1V时，7555第7脚与第1脚之间截止，第3脚输出变成高电平。如上所示，C1重复进行充电-放电，就形成了音频振荡。输出振荡信号高电平接近3V，低电平接近0V，最后输出峰峰值达3V的方波。
