光谱仪的最重要的特征是光谱(或光)的分辨率

发布时间: 2015-10-13   浏览次数:   作者:迈昂科技

      一个光谱仪最重要的特征是光谱(或光)的分辨率。 一个系统的频谱分辨率决定的频谱峰值,该分光计可以解析的最大数量。 例如,如果为200nm的波长范围内的光谱仪具有等于1nm的光谱分辨率,该系统将能够解决一个最大的200个独立的波长(峰)跨越频谱。

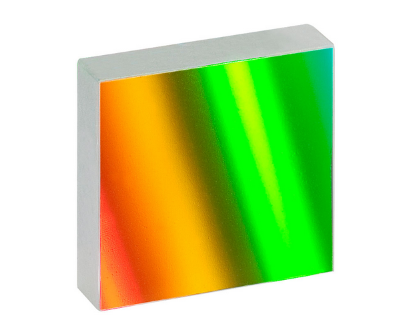

      在色散阵列分光计,有那些确定光谱仪的光谱分辨率3主要因素:狭缝,衍射光栅,以及检测器。 狭缝确定该光具座可以在检测器平面形成的最小图像尺寸。 衍射光栅确定光谱仪的总波长范围内。 该检测器确定离散点,其中,光谱可以被数字化的最大数量和大小。



测量光谱分辨率
       重要的是要理解,所观察到的信号 (S O)不是仅仅依赖于光谱仪的 (R)的光谱分辨率是重要的,但它也依赖于所述信号(S R)的线宽。 其结果是,观察到的分辨率是两个源的卷积。



公式5-1


     当信号线宽显著大于光谱分辨率,效果可以忽略,可以假设所测量的分辨率是一样的信号的分辨率。 相反,当信号线宽比分光计分辨率显著窄,所观察到的光谱将仅由分光计分辨率的限制。


      对于大多数应用是安全的假定中工作时,这些限制情况之一,但是对于某些应用,如高清晰度的拉曼光谱,此卷积不能忽视。 例如,如果一个分光计具有〜3厘米光谱分辨率-1和使用激光具有线宽〜4厘米-1,所观察到的信号将有一个线宽〜5厘米-1由于光谱分辨率是如此接近彼此(假定是高斯分布)。


      出于这个原因,试图测量光谱仪的光谱分辨率,当它以保证所测量的信号是显著窄,以确保测量是有限分辨率是重要的。 这通常是通过使用一个低压发射灯,诸如汞蒸气或Ar,因为这种源的线宽比色散阵列分光计的光谱分辨率通常更窄。 如果需要较窄的分辨率,单模激光器都可以使用。


计算光谱分辨率
       当计算的分光计的光谱分辨率(δλ)中,有四个值则需要知道:狭缝宽度 (W s)时,光谱仪(Δλ),像素宽度 (W P)的光谱范围内,并且在检测器(n)个像素的数目。 同样重要的是要记住,光谱分辨率被定义为半高宽。


    计算的光谱分辨率,当一个很常见的错误就是忽略,为了确定一个峰的FWHM,至少三个像素是必需的这一事实,因此光谱分辨率(假设将 W 小号 = W p)为等于三倍的像素分辨率(Δλ/ n)中。 这种关系可以扩展上以创建称为分辨率因子 (RF),它是由狭缝宽度和像素宽度之间的关系确定的值。 正如所预期的, 当 W 小号≈W¯¯P上的分辨率因子为3,当W 小号 ≈2W P上的分辨率因子下降到2.5,并继续下降,直至W S> 4W p如果在分辨率因子水平进行至1.5。所有这些信息可概括由下面的等式。
