电气安规测试仪四种测试方法说明

发布时间: 2021-10-18   浏览次数:   作者:迈昂科技

电气伤害测试分为以下四种:

1、耐电压测试(DielectricWithstand/HipotTest):耐压测试在产品的电源端与地端电路上,施以一高压并量测其崩溃状态;

2、绝缘电阻测试仪(IsolationResistanceTest):量测产品电气绝缘状态;

3、漏电流测试仪(LeakageCurrentTest):检测AC/DC电源流至地端的漏电流是否超过标准;4、接地保护测试(ProtectiveGround):检测可接触之金属机构等部位是否有确实接地。

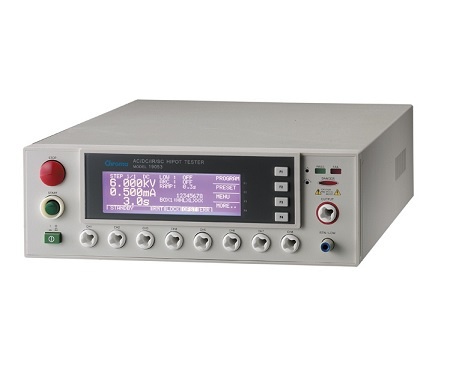

    耐电耐压测试仪或电气强度测试为国际安规认证机构如:JSI、CSA、VDE、BSI、UL、IEC、TUV所要求的必测项目,产品须于出厂前做百分之百的测试,它对产品而言,为品质的保证及电气安全性的指针,耐电压测试的实质是在被测产品电气上本不连接的两部分间施加一段时间的同频高压,以检验有无绝缘崩溃。


测试电压须参照各相关的安规标准并视工作电压及绝缘等级而定,通常使用交流电压,若有电容器类零件横跨于待测绝缘上,则建议使用直流电压做测试,但测试电压须为1.414倍的交流测试电压。


绝缘阻抗测试:绝缘阻抗测试和直流耐压测试是非常相似的,于耐压相同的两点施以直流电压,最高的可达1000伏特,通常使用单位为MΩ,可判定良品及不良品,一般而言,测试电压为500伏特或1000伏特,绝缘阻抗不得小于10MΩ。


绝缘阻抗测试为非破坏试验,且能侦测绝缘是否良好,在某些规范中,是先做绝缘阻抗测试再进行耐电耐压测试,而绝缘阻抗测试无法通过时,往往耐电压测试也无法通过。


接地电阻测试:接地阻抗测试为测试产品的接地点,对产品的外壳或金属部份,施以一个恒流(通常情况下电流在10-40A之间)电源来测试两点间的阻抗大小,通常情况下产品规定量测25A,阻抗不得大于0.1Ω而CSA要求量测40A,以此测试,可检测出接地点螺丝未锁紧、接地线径太小、接地线断路等问题。泄露电流测试:泄漏电流测试意指,当设备供应电压时,流经设备金属可接触部份经人体至接地部份或可接触部份的电流。


量测时须使用人体仿真线路MD,并联电压表,其MD依不同的产品安规标准有不同的人体仿真线路,而测试电压为最不利的输入电压,通常情况下订额定电压上限为测试电压。耐压测试是电气安规测试中较主要的项目之一,所有的电气组件及产品,包括变压器、电容、电源供应器、充电器、家电产品等,皆需要进行耐压测试。
