发布时间: 2021-10-18 浏览次数: 作者:迈昂科技

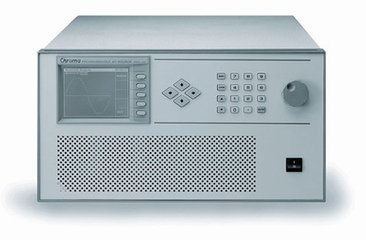

交流变频电源采用PWM脉宽调制技术,确保小型、的运行。交流变频电源不但如此,还采用IGBT电路设计,确保稳定可靠、节能。数字控制技术,确保可控可调、人机界面显示及操作方便。而其多重隔离变压器技术,更确保指标稳定性。交流变频电源已广泛应用于家电制造业,电机、电子制造业,IT产业,电脑设备制造业,实验室及测试单位,航空、军事单位,医疗设备,铁路,石油钻井平台等需要不同频率电压及特殊要求的场所。
1.将交流变频电源输出变压器之一次测25V的抽头解开,以数字示波器测25V及0V(为AMP端),由数字示波器看是否为正弦波,如果不是正弦波,则表示功率晶体故障。
A.以电表夹C、E两极,如短路则表示功率晶体烧毁。
B.确定那颗烧毁:以DVM转到“欧姆“档,以一端夹各电阻端是否0.3左右,如DVM显示开路则表示此电阻已经故障,量测此电阻相接之晶体管CE极是否短路。如短路表示此已经坏掉,将电阻及晶体管换掉即可。
C.当晶体管确认良好时请用数字示波器再量一次AMP输出是否为正弦波,如为正弦波则表示维修正确。
3.若以上不是,则检查AMP-02A以数字示波器测AMP-02A的R21(1K/3Ω)下方如信号为正弦波,转动电压旋钮(VOLTAGEADJ)波形跟着变动则表示AMP-02A为正确。若不正常则换AMP-02APC板。
4.若AMP-02A正常,则检测AMP-01A,先转动频率变换旋钮如显示板上的频率为47-63Hz、50Hz、60Hz、100Hz、200Hz、400Hz显示皆为正确,且于CN6之波形为正弦波且MAX值为±6V左右,则表示AMP-01A为正确;若不正常则换AMP-01A板。
5.将解开25V的抽头接上,此时先检视面板电压表,此时不加负载,打开电源。如电压表有显示即表示维修初步成功。
6.然后加上负载,看有无异常,若没有即OK!
-
