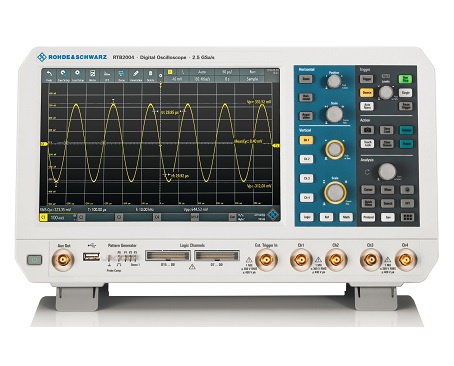

示波器进行电源纹波分析及测试概述

发布时间: 2021-11-16   浏览次数:   作者:迈昂科技

一、什么叫纹波?
纹波(ripple)的定义是指在直流电压或电流中,叠加在直流稳定量上的交流分量。
它主要有以下坏处:
1.1.比较容易在用电器上产生谐波,而谐波会产生更多的危害;
1.2.降低了电源的效率;
1.3.较强的纹波会造成浪涌电压或电流的产生,导致烧毁大功率电器;
1.4.会干扰数字电路的逻辑关系,影响其正常工作;

1.5.会带来噪音干扰,使图像设备、音响设备不能正常工作。


二、纹波、纹波系数的表示方法
可以用有效值或峰值来表示,或者用绝对量、相对量来表示;
单位通常为:mV
举例说明:

一个电源工作在稳压状态,其输出为12V5A,测得纹波的有效值为10mV,这10mV就是纹波的绝对量,而相对量,即纹波系数=纹波电压/输出电压=10mv/12V=0.12%。


三、纹波的测试方法

3.1.以20M示波器带宽为限制标准,电压设为PK-PK(也有测有效值的),去除示波器控头上的夹子与地线(因为这个本身的夹子与地线会形成环路,像一个天线接收杂讯,引入一些不必要的杂讯),使用接地环(不使用接地环也可以,不过要考虑其产生的误差),在探头上并联一个10UF电解电容与一个0.1UF瓷片电容,用示波器的探针直接进行测试;如果示波器探头不是直接接触输出点,应该用双绞线,或者50Ω同轴电缆方式测量。


四、开关电源纹波的主要分类
开关电源输出纹波主要来源于五个方面:
4.1.输入低频纹波;
4.2.高频纹波;
4.3.寄生参数引起的共模纹波噪声;
4.4.功率器件开关过程中产生的超高频谐振噪声;

4.5.闭环调节控制引起的纹波噪声。


五、电源纹波测试

纹波是叠加在直流信号上的交流干扰信号,是电源测试中的一个很重要的标准。尤其是作特殊用途的电源,如激光器电源,纹波则是其致命要害之一。所以,电源纹波的测试就显得极为重要。


电源纹波的测量方法大致分为两种:一种是电压信号测量法;另一钟是电流信号测量法。

通常对于恒压源或纹波性能要求不大的恒流源,都可以用电压信号测量法。而对于纹波性能要求高的恒流源则最好用电流信号测量法。


电压信号测量纹波通常是指,用示波器测量叠加在直流电压信号上的交流纹波电压信号。针对恒压源,测试可以直接用电压探头测量输出到负载上的电压信号。针对恒流源的测试,则通常是通过使用电压探头,测量采样电阻两端的电压波形。整个测试过程中,示波器的设置是能否采样到真实信号的关键。


所用的仪器是:配有电压测量探头的TDS1012B示波器
测量之前需要进行如下设置。
1.通道设置:
耦合:即通道耦合方式的选择。纹波是叠加在直流信号上的交流信号,所以,我们要测试纹波信号就可以去掉直流信号,直接测量所叠加的交流信号就好。


宽带限制:关
探头:首先选用电压探头的方式,然后选择探头的衰减比例,必须与实际所用探头的衰减比例保持一致,这样从示波器所读取数才是真实的数据,比如,所用电压探头放在&TImes;10档,则这时,这里的探头的选项也必须设置为&TImes;10档。


2.触发设置:
类型:边沿
信源:实际所选择的通道,如,准备用CH1通道进行测试,则此处就应该选择为CH1。


斜率:上升。
触发方式:如果是在实时地观察纹波信号,则选择‘自动’触发,示波器会自动跟随实际所测信号的变化,并显示,这个时候,你也可通过设置测量按钮,实时地显示你所需要的测量的数值。但是,如果你想要捕捉某次测量时的信号波形,则需要将触发方式设置为‘正常’触发。


这时,还需要设置触发电平的大小,通常当你知道你所测量的信号峰值时,将触发电平设置为所测信号峰值的1/3处。如果不知道,则触发电平可以设置的稍微小一些。
耦合:直流或交流…,通常用交流耦合。


3.采样长度(秒/格):
采样长度的设置决定能否采样到所需要的数据,当所设置的采样长度过大时,就会漏掉实际信号中的高频成分;当所设置的采样长度过小时,就只能看到所测实际信号的局部,同样无法得到真实的实际信号,所以,在实际测量时,需来回旋转按钮,仔细分析,直到所显示波形是真实的完整的波形。


4.采样方式:
可根据实际需要设定。如,要求测量纹波的P-P值,则最好选择峰值测量法,采样次数也可根据实际需要设定,这与采样频率及采样长度有关系。


5.测量:
通过选择对应通道的峰值测量,示波器就可以帮你把所需要的数据及时显示出来。同时也可以选择对应通道的频率、最大值、均方根值等。


通过对示波器进行合理设置和规范的操作,一定可以得到所需的纹波信号。可是,在测量过程中一定要注意防止其它信号对于示波器探头自身的干扰,以免所测量的信号不够真实。
