网络分析仪的基本原理

发布时间: 2021-12-13   浏览次数:   作者:迈昂科技

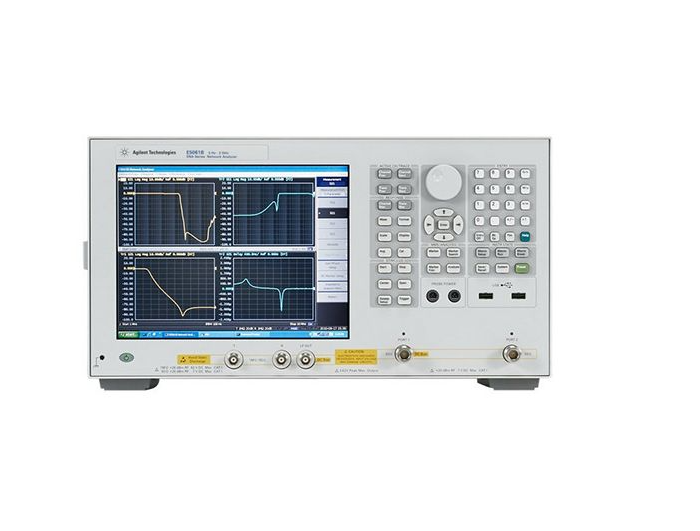

网络分析仪的基本原理

    一个任意多端口网络的各端口终端均匹配时,由第n个端口输入的入射行波an将散射到其它一切端口并发射出去。若第m个端口的出射行波为bm,则n口与m口之间的散射参数Smn=bm/an。


    一个双口网络共有四个散射参数S11、S21、S12和S22。当两个终端均匹配时,S11和S22就分别是端口1和2的反射系网络分析仪数,S21是由1口至2口的传输系数,S12则是反方向的传输系数。

    当某个端口m终端失配时,由终端反射回来的行波又重新进入m口。这可以等效地看成是m口仍是匹配的,但有一个行波am入射到m口。


     这样的话,在任意情况下都可以列出各口等效入射、出射行波与散射参数之间关系的联立方程组,据此可以解出网络的一切特性参数,如终端失配时的输入端反射系数、电压驻波比、输入阻抗以及各种正向反向传输系数等。这就是网络分析仪的最基本的工作原理。单端口网络可视为双口网络的特例,在其中除S11之外,恒有S21=S12=S22。


     针对多端口网络,除了一个输入和一个输出端口之外,可在其它一切端口都接上匹配负载,从而等效为一个双端口网络。轮流选择各对端口作为等效双口网络的输入、输出端,进行一系列测量并列出相应的方程,即可解得n端口网络的全部n2个散射参数,从而求出n端口网络的一切特性参数。


     四端口网络分析仪测量S11时测试单元的基本原理示意,箭头表示各行波的路径。信号源u输出信号经开关S1和定向耦合器D2输入到被测网络的端口1,这就是入射波a1。

端口1的反射波(即1口的出射波b1)经定向耦合器D2和开关传到接收机的测量通道。信号源u的输出同时经定向耦合器D1传到接收机的参考通道,这个信号是正比于a1的。


     于是双通道幅度-相位接收机就测出b1/a1,即测出S11,包括其幅值和相位(或实部和虚部),测量时,网络的端口2接上匹配负载R1,以满足散射参数所规定的条件。系统中的另一个定向耦合器D3也终接匹配负载R2,以免产生不良影响。


      其它三个S参数的测量基本原理与此类同,测量不同Smn参数时各开关应放置的位置。

    在实际的测量之前,先用三个阻抗已知的标准器(比如说一个短路、一个开路和一个匹配负载)供仪器进行一系列测量,称为校准测量。


   由实测结果与理想(无仪器误差时)应有的结果比对,可通过计算求出误差模型中的各误差因子并存入计算机中,以便于对被测件的测量结果进行误差修正,在每一频率点上都按此进行校准和修正。测量步骤和计算都十分复杂,非人工所能胜任。


    以上所述网络分析仪称为四端口网络分析仪,因为仪器有四个端口,分别接到信号源、被测件、测量通道和测量的参考通道。它的缺点是接收机的结构复杂,误差模型中并未包括接收机所产生的误差。
