发布时间: 2022-02-18 浏览次数: 作者:迈昂科技
RSA5000产品系列实时信号分析仪代替了传统仪器,为您完成日常任务提供了所需的测量信心和功能。RSA5000产品系列提供了行业领先的实时指标,其中包括100%检测概率短信号持续时间和实时动态范围。通过RSA5000产品系列仪器,您可以在一台仪器中同时获得高性能频谱分析仪功能、宽带矢量信号分析仪功能以及实时频谱分析仪独特的触发、捕获、分析功能。
+17dBm三阶交调点,2GHz
±0.3dB绝对幅度精度至3GHz
显示的平均噪声电平:–142dBm/Hz@26.5GHz,–157dBm/Hz@2GHz,–150dBm/Hz@10kHz
提供的内置预放:DANL-156dBm/Hz@26.5GHz,-167dBm/Hz@2GHz
相位噪声:–113dBc/Hz@1GHz,–134dBc/Hz@10MHz载频,10kHz偏置
高速扫描,高分辨率,低噪声:1GHz扫描@10kHzRBW,<1秒
带有HD选项时实时无杂散动态范围80dB
实时信号处理功能缩短查障时间,从而提高设计信心
每秒最多3,125,000个频谱以100%检测概率捕获0.434μs的信号
SweptDPX频谱在整个频率范围内实现前所未有的信号发现能力
高级DPX其中包括扫频DPX、无隙DPX三维频谱图和DPX零频宽及实时幅度、频率或相位
触发功能放大问题
DPXdensity™触发频域中最短0.434μs的事件,区分连续信号与偶发事件
高级时间判定触发、欠幅脉冲触发和频率边沿触发可以捕获最短20ns的复杂信号
25,40,85,125或165MHz采集带宽
HD选项在整个采集带宽上实现80dB的无杂散动态范围
在165MHz带宽下采集5秒以上的数据
宽带预选滤波器,在直到165MHz的整个分析带宽中提供无像频测量
在日常工作工具中提供更多标准分析,超过您的预期
测量其中包括通道功率、ACLR、CCDF、OBW/EBW、杂散搜索、EMI检测器
幅度、频率、相位相对于时间关系、DPX频谱和三维频谱图
相关的多域信息显示
多种性能选项实现了实时和动态范围及分析,提供了额外的价值
高动态范围选项在超宽的采集带宽内提供了无可比拟的80dBc无杂散分析功能
高性能DPX提供了行业领先的100%检测概率超短信号持续时间
选配应用软件,为特定应用和标准增加专用测量
AM/FM/PM调制和音频测量(选项10)
相位噪声和抖动(选项11)
自动稳定时间测量(频率和相位)(选项12)
超过30种脉冲测量,可望采集超过200,000个脉冲,实现后期分析和累积统计。(选项20)
通用数字调制分析(选项21)为20多种调制类型提供矢量信号分析仪功能
简单全面地进行APCOProject25发射机一致性测试和分析,包括第1期(C4FM)和第2期(TDMA)(选项26)
WLAN分析,包括802.11a/b/g/j/p、802.11n和802.11ac(选项23、24、25)
噪声因数和增益测量(选项14)
Bluetooth®分析(选项27和选项31)
手动和自动测量地图绘制及信号强度功能,用音频音调及可视方式表示接收信号强度(选项MAP)
LTE™FDD和TDD基站(eNB)发射机RF测量(选项28)
信号分类和调查
EMC/EMI预符合性和故障排除(选项32)

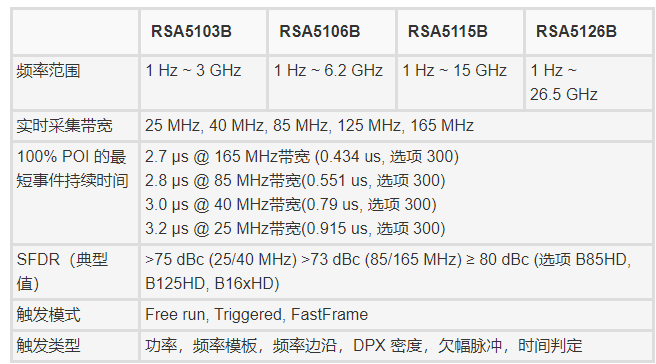

模型简述
-
