Chroma完整支持eDP界面PSR、PSR2两代面板自动刷新技术检测

发布时间: 2022-11-11   浏览次数:   作者:迈昂科技

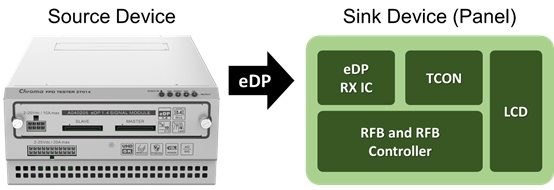

PSR(Panel Self-Refresh)这名词大家或许很陌生,PSR是视讯电子标准协会(VESA)针对eDP(Embedded DisplayPort)信号所制定的技术,主要使用于笔记型电脑、平板与行动装置的「面板自动刷新」功能,新一代面板界面传输率更胜传统信号界面,提供嵌入式显示面板应用轻薄设计,更加入降低系统功耗功能对应行动装置需长时间使用者无须担心电源问题,以下为eDP系统架构图:



*以Chroma 27014 + A040205 eDP 1.4说明PSR/PSR2的应用为例

*Remote Frame Buffer(RFB)


超省电的PSR技术


面板自动刷新(Panel Self-Refresh)能让系统当处于静止显示画面,同时降低系统的整体工作损耗,在实际生活的应用上,就是不会一直使用与变化画面,可透过此功能将有效延长行动装置的使用时间。为达成此功能信号端与接收端都要支持,当信号端为固定送出静态画面时透过Main Link(控制图像数据)通知,而接收端将其画面存在内部內存中并显示(RFB Controller),此时传送端可停止传送画面数据,进而达到节能与降低功耗。


新一代省电技术PSR2

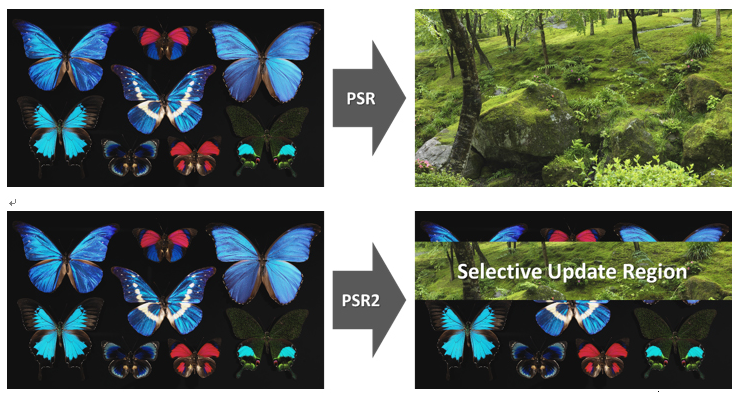

PSR与PSR2最大的差异为面板画面全部刷新与部份刷新,更进阶的PSR2技术可只刷新局部画面(Selective Update),由信号端发送需要刷新的位置通知接收端做对应区域刷新,代表绘图处理器仅须传送少部分需要被刷新的数据,再加上PSR2同时可支持进阶连接电源管理ALPM(Advanced Link Power Management)控制要求接收端能迅速离开待机与睡眠状态。

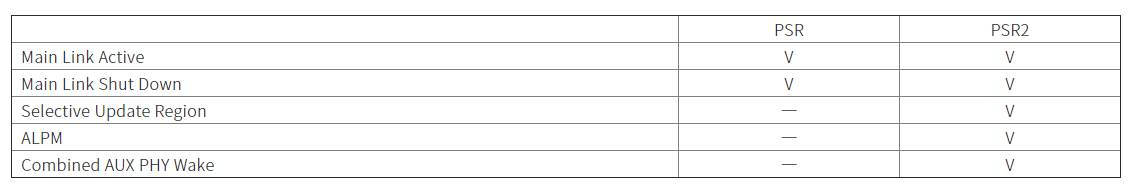

PSR、PSR2技术功能表


Chroma A040205 eDP 1.4信号模块与Chroma A291803 8.1G eDP信号模块分别依循VESA(Video Electronics Standards Association)所提出eDP 1.4和eDP 1.4a规范标准所设计,分别搭配Chroma 27014、Chroma 2918平面显示测试器,皆透过FPD Master软件进行PSR / PSR2的检测,达成画面刷新或画面部分刷新,亦可做电源管理(APLM)设置,提供使用者简易方式完成功能验证。




Chroma 27014平面显示测试器搭配A040205 eDP 1.4信号模块,以及Chroma 2918平面显示测试器搭配A291803 8.1G eDP信号模块,提供面板制造商、驱动IC设计、维修中心、PCB基板测试、自动化检测设备商、IC老化测试、产品验证等客户检测应用方案,详细产品方案可咨询客服,或者留言并留下您的需求与联络方式,我们竭诚的为您服务!
