产品简介 Introduction
能芯电子开发的桌面式动态测试系统（PSL-AC-2000SE）为开放式的动态测试系统，支持不同电压/电流等级的单管与模块的双脉冲/多脉冲/短路等动态测试能力。
桌面式动态测试系统（PSL-AC-2000SE）的设计灵感来自于乐高玩具，通过搭配能芯电子多类型的测试功能板、测试夹具、电容组件和动态测试软件，结合客户自有的示波器与探头，以搭积木的形式，设计排列组合从而实现多种测试功能。该系统具有低成本、高精度、易维护等优点，属于实验室功率器件动态参数测试的高性价比方案。

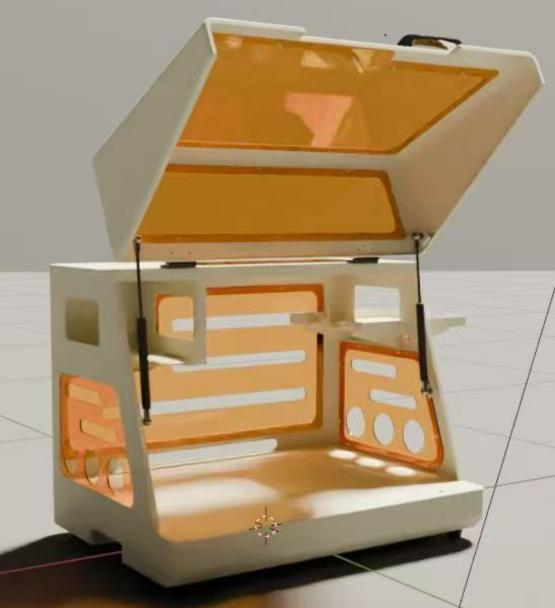

桌面式动态测试系统配套壳体，附赠动态参数测试软件，可自动计算开关损耗等参数。

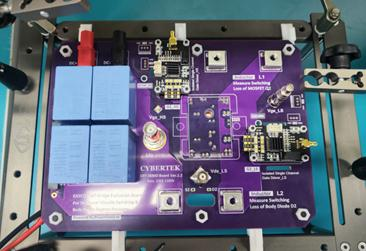

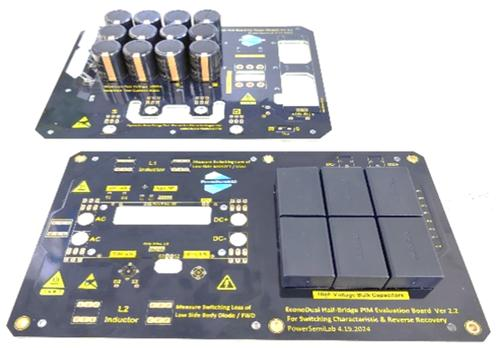

桌面式动态测试系统配套的多种测试功能板与夹具，可单独作为配件采购，实现多种测试功能。
产品规格 Product Specifications
| 类别 | 详情 |
|---|---|
|
测试对象 |
Si IGBT/MOSFET，SiC MOSFET单管和中小电流模块 |
| 测试项目 | 双脉冲测试，短路测试 |
| 电气性能 |
栅极电压：（-20V - +20V）；输出精度0.1V；
漏极电压：20V-1200V；精度：±1V；
漏极电流：20A-800A；精度：±2%；
最大短路电流：5000A；
负载电感：5uH,50uH,100uH,500uH 手动切换
|
| 支持测试夹具（选配） |
TO247-3L/4L QFN等单管，
34mm,62mm,Easy1B,Easy2B,ED3,HPD,DCM等模块
|
| 建议选配 |
示波器500MHz，5GSa/s，6通道以上，ADC 12bit；
电压探头500MHz，光隔离探头500MHz；
|
| 结构平台 | 桌面式结构 |
| 测试温度 | 室温 ~ 200℃ |
| 其他说明 | 双脉冲测试夹具与短路测试夹具为独立安装，分开使用 |
| 测试参数 | 测试范围 | 测试参数 | 测试范围 |
|---|---|---|---|
| TD(ON) | 5 - 10000 ns | TRR | 5 - 10000 ns |
| TD(OFF) | 5 - 10000 ns | QRR | 0.001 - 100 μC |
| TR | 5 - 10000 ns | ERR | 1 - 1000 mJ |
| TF | 5 - 10000 ns | IRR | 800 A |
| TON | 5 - 10000 ns | VRRM | 2000 V |
| TOFF | 5 - 10000 ns | QG | 0.001 - 100 μC |
| E(on) | 1 - 1000 mJ | ISC | 20 - 5000 A |
| E(off) | 1 - 1000 mJ | VSC | 20 - 2000 V |
