产品介绍 Production Introduction

能芯电子开发的桌面式动态可靠性测试系统（PSL-DHTGB/DHTRB-SE）为开放式的动态可靠性测试系统，支持小批量不同封装形式的单管与模块的DGS/DRB实验。

桌面式动态可靠性测试系统（PSL-DHTGB/DHTRB-SE）的设计灵感来自于乐高玩具，通过搭配能芯电子多类型的测试功能板、驱动器、参数采集卡与动态可靠性测试软件，结合客户自有的示波器与探头，以搭积木的形式形成设备。该系统具有高性价比、易维护等优点，以最低成本帮助客户实现动态可靠性的测试能力。

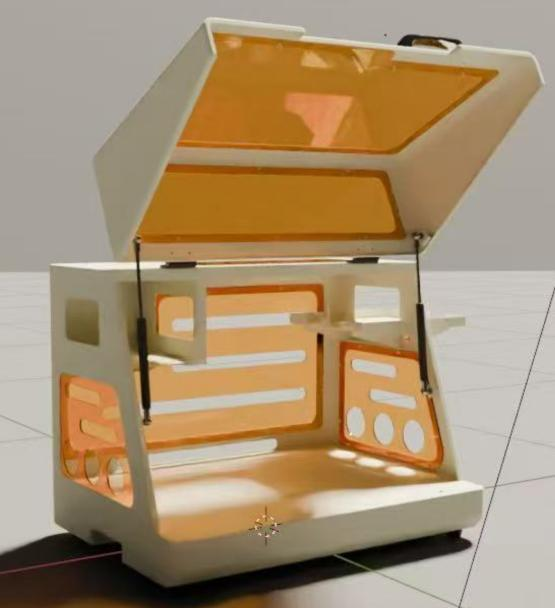

桌面式动态可靠性测试系统配套壳体，附赠动态可靠性测试软件，可设置实验参数，监控过程曲线。

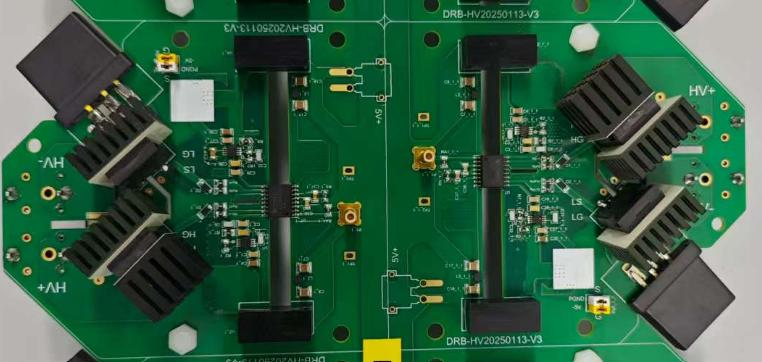

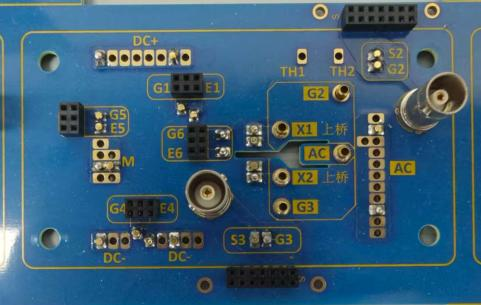

桌面式动态可靠性测试系统配套的多种测试功能板，可单独作为配件采购，实现DGS/DRB的测试功能。

产品规格 Product Specifications

类别	详情
测试项目	DHTGB（DGS）动态栅极偏置可靠性测试或 DHTRB（DRB）动态反偏可靠性测试兼容主动式与被动式
Vgs	典型测试范围：-10~22V
Vds	典型测试范围：520~1200V
频率范围	单管TO247-3L/4L：0~1000kHz 模块Easy1B/2B：0~200kHz 模块HPD：0~100kHz （根据器件与安装条件取最优值调节）
占空比	10~90%（根据器件与安装条件取最优值调节）
dVgs/dt dVds/dt	≥0.3V/ns（根据器件与安装条件取最优值调节） ≥50V/ns（根据器件与安装条件取最优值调节）
过冲	0（根据器件与安装条件取最优值调节）
监控参数	Igss，Vth，外壳温度
加热/冷却方式	风冷鳍片，加热板其中风冷鳍片的降温效果取决于设备所处实验环境，加热板最高温度至200℃。
最大容量	DHTGB（DGS）或DHTRB（DRB）单管：16颗；半桥模块（以Easy1B为例）：4个；三相模块（以HPD为例）：2个；
