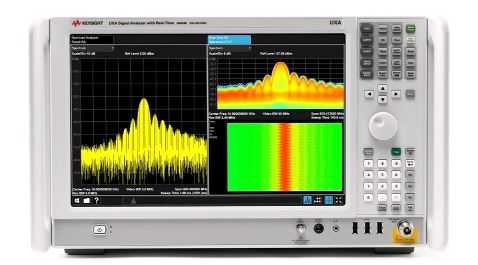

有关于频谱分析仪计量检测测试解决方案的详细介绍和应用数据分析

发布时间: 2021-08-23   浏览次数:   作者:迈昂科技

计量”这一术语在中国成为专业术语是在1953年就开始使用,以取代使用古远的“度量衡”。按照其国际计量局(BIPM)、国际电工委员会(IEC)、国际标准化组织(ISO)、国际法制计量组织(OIML)联合制定的《国际通用计量学基本名词》中定义计量学(Metrology)为有关测量的科学,是确保测量实现单位统一和量值准确可靠的一门科学。


无线电计量作为计量学的一个重要的领域在过去得到了迅猛发展,无线电计量测试已被公认为与各行业密切相关的学科,正受到越来越多的关注。尤其是微波和毫米波测量、实时在线测量、现场测量、综合参数测量、各种数字调制、复杂调制计量测试已成为现代计量测试的新课题。


针对于无线电领域的各种计量测试需求,罗德与施瓦茨公司提供相应全面的计量与测试解决方案,覆盖网络分析仪与功率计、微波信号源、矢量信号源、频谱分析仪、相位噪声分析仪、元器件计量测试、EMC测试和天线测试等方面,完善的计量与测试解决方案包含了众多先进的计量与测试产品,比如说:高达500GHz的高精度矢量网络分析仪,一键式测量脉冲相位噪声和剩余相位噪声的相位噪声分析仪,调制带宽达2GHz的矢量信号源和单台工作频率到85GHz的频谱分析仪,采用智能传感器技术的功率计等。


我们将陆续推出一系列无线电计量解决方案,此次向您详细介绍的是信号与频谱分析仪计量测试解决方案。


计量标准

装置详细介绍:检定装置由微波信号源、功率计、微波频率计、函数发生器、衰减器等组成。对宽带频谱分析仪的中心工作频率、3dB带宽、刻度保真度、参考电平、平均噪声电平、频率响应、跨度、边带噪声、宽带选择性、剩余调频和剩余响应等二十多项参数进行检定/校准。


主要用于:检定装置可以对各种频谱分析仪以及具有频谱分析仪功能的综合测试仪检定/校准。


主要技术指标:
工作频率范围:3Hz~40GHz
功率:-130dBm~+30dBm
工作频率:1E-9(k=2)
幅度:0.1dB~0.8dB(k=2)

规范代号:GJB/J5859-2006宽频带频谱分析仪检定规程


R&S方案

常见仪器:R&SSMF100A高性能微波信号源


技术指标:
频率的范围:100kHz~22/43.5GHz
SSB相噪:-120dBc(10GHz;@10kHz;1HzBW)
输出电平:+25dBm~-130dBm(typ.)
谐波:<-55dBc@10dBm
非谐波:<-62dBc(3GHz脉冲调制:>80dB开关比;20ns脉宽
宽带噪声:<-148dBc@10GHz


主要特点:
精确度的输出电平,优异的输出电平重复性
高的信号质量:SSB相噪-120dBc/Hz(10GHz;@10kHz)
高功率输出:输出功率+25dBm@20GHz(typ.)
数字频率和功率电平扫描,方便压缩特性测试
多种调制方法:支持AM/LOGAM/FM/PhiM/脉冲/ASK/FSK/PSK
多功能:配置R&SNRP-Zxx功率头,作为一台标量网络分析仪
常见仪器:R&SNRP-Z5x热敏功率计


技术指标:
射频和微波测量范围:DC~18GHz/33GHz/40GHz/44GHz/50GHz/67GHz/110GHz
电平测量范围:+20dBm~-35dBm
线性度:<0.007dB(DC~67GHz)
<0.010dB(67GHz~110GHz)
驻波比:VSWR1.35@67GHz


主要特点:
覆盖频率DC~110GHz同轴功率头
溯源到NMI的毫米波和太赫兹功率头,绝对功率电平测量精度高
接头内部采用球形轴承,延长使用寿命的同时有着非常高的连接重复性
极高的测量速度和测量线性度
使用灵活,可以和R&SFSMR、R&SFSW、R&SFSWP、R&SZVA等多种仪器共同使用
常见仪器:R&SNRPxxS(N)三路径二极管功率计


技术指标:
射频和微波测量范围:10MHz~8GHz/18GHz/33GHz
电平测量范围:100pW~200mW(–70dBm~+23dBm)
驻波比:VSWR1.33@33GHz


主要特点:
顶尖的动态范围93dB,使用三路径二极管检波同时测量
顶尖的准确度
特别高的测量速度和测量线性度
使用灵活性高,可以和R&SFSMR、R&SFSW、R&SFSWP、R&SZVA等多种仪器共同使用。
具有LAN功能,可通过网络客户端访问。


罗德与施瓦茨的计量测试解决方案广泛的应用于无线电领域,在尖端产品研发、生产和运行维护等方面均起到举足轻重的作用。在与无线电计量测试领域的广泛合作中,罗德与施瓦茨公司满足用户高要求的解决方案以及先进的研究成果已为众多无线电计量测试计划中不可或缺的部分。
