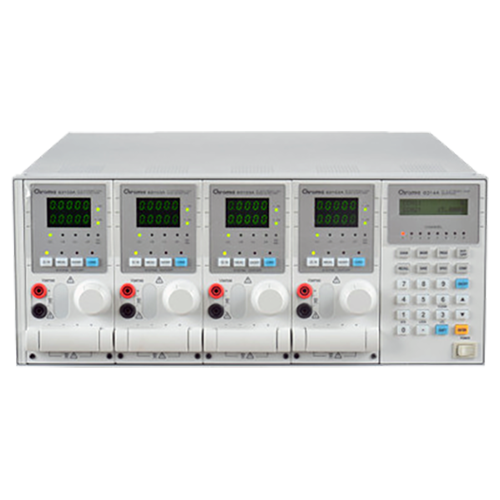

直流稳压电源的控制芯片是采用目前比较成熟的进口元件,功率部件采用现国际上最新研制的大功率器件,可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点,与此同时也为大功率直流电源减小体积创造了条件,此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全,过压、过流点可连续设置并可预视,输出电压可通过触控开关控制。
参数稳压器在输入交流电压150V-260V时,输出稳压在220V效果较好。低于和高于这个范围,其效率要下降。采用单片微机进行第一步控制,使310V以下和90V以上的输入电压,调整控制在190V—250V范围,再用参数稳压器进行稳压效果很好。
由市电输入的交流电压变化波动很大,经过过压吸收滤波电路将高频脉冲等干扰电压滤去后,进入直流开关稳压电源、交流取样电路和控制执行电路。
直流开关稳压电源的功率小,但能把60-320V的交流电压娈换成+5V,+12V,-12V的直流电压。+5V电压供给单片微机使用,±12V电压供给控制电路的大功率开关模块使用。
单片微机把取样电路采集到的输入电压数据,分析判断并发出控制信号送到触发电路,控制调节输出电压。
控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流,使SSR在开关时不会损坏。控制执行电路把90-310V的输入电压控制在190V-240V范围,再送到参数稳压器进行精确稳压。
参数稳压器由电感和电容组成LC振荡器,振荡频率50HZ。不管市电怎么变化,其振荡频率不会改变,因此输出电压不会变化,稳压精度高。即使输入电压波形失真很大,经参数稳压器振荡输出后却是标准的正弦波,因此稳压电源有强的抗干扰能力和净化能力。
保护告警电路:当有危害设备安全情况时,只发出声光告警,提示操作人员注意采取措施,而不用切断输出电压。在无输出电压,控制箱的温度过高,市电输入高过300V,市电输入低于130V时都会声光告警。当输入电流过大时,输入(输出)空气自动开关自动跳开。
3.可调直流稳压电源作用
可调直流稳压电源在不同应74AHCT1G79GW用场合有不同的别称:维修电源、实验电源、万用电源、可调稳压源。正如同它的名称所述,可调直流稳压电源的主要功能就是将交流的市电转换为直流电(绝大部分应用低压直流电),并提供恒定电压的直流电压源,而且通常输出的电压在产品设计范围内可按需调节设定。
考虑到可调电源可以提供在设计范围内的任意电压输出,可以替代很多电子产品所用的电源适配器和电源电路,所以就有了“万用电源”的外号。在电子实验中,除了用来当不同电压的电压源外,可调直流稳压电源还常常利用其电压可调特性来测试电路输入电压的承受范围和不同工作状态下实际耗用电流的状况,也被称为实验电源。
绝大部分实验室和I作室所用的可调直流稳压电源都具有电压、电流指示功能,在提供可靠电源的同时还起到监视供电电流变化的作用,这相比万用表串入主供电回路测量电流的方法方便、高效得多。用作功能扩展,很多产品还提供过压保护、过流保护、短路保护、恒流源、电压参数可编程记忆等。
现代很多电子产品,尤其是民用的消费类电子产品,包括手机、笔记本电脑、数码产品,都采用低压直流电驱动,而且很多故障都是考虑到电源适配器或者电源单元故障引起的,所以在产品开发和维修中用途广泛。
可调直流稳压电源在很多大小电子工作室是必备的仪器,很多工作室可以没有示波器,但一定要搭配一台可调直流稳压电源。
针对于电子产品开发,通过可调直流稳压电源的实际供电实验,可以了解实际产品供电电流的需求情况,随后确定产品供电单元的参数。
利用可调电源的调压功能,还能模拟电池欠压下的工作状态,以设计产品的低压报警功能或电池状态标尺,甚至还能用于试验产品过压保护功能和对电压波动的适应能力。
针对于电子测试,使用可调直流稳压电源,可以避免考虑到电子产品自带电池充电饱和度和内阻因素,导致输出电压的变化对测试数据的干扰,很多专业的测试规程也规定,测试必须使用稳压电源来替代原设备的电泄。
针对于手机维修,用可调直流稳压电源可以模拟手机电池供电,可用来监视手机实际工作电流,同时也相当于用替换法排除了电池和充电器可能出现的故障。
-
