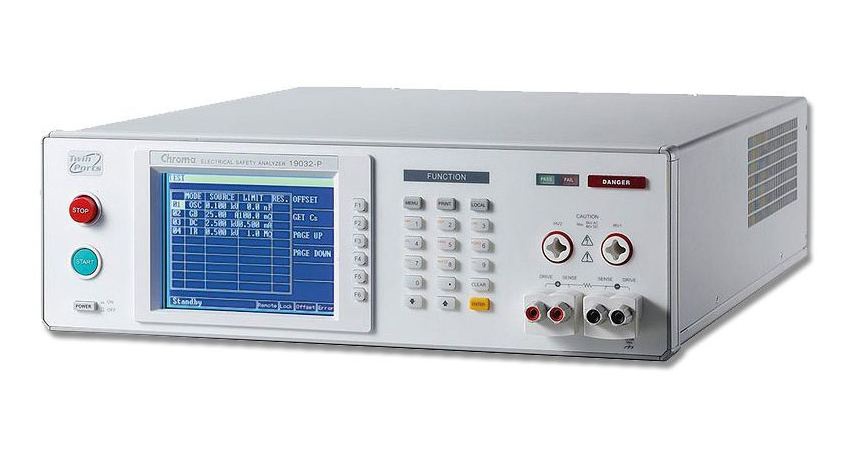

全自动电容电桥测试仪是在无功补偿装置专业人士工作组的指导下,针对于变电站现场测量电容器的电容值时存在的不足而专门研制的。
1、仪器测量范围及精度:
a.电容测量
(1)可测电容范围:0.1μF~2,000μF;
(2)可测容量范围:5~20,000kvar;
(3)测量精度:±1.0%;
(4)分辨率:0~1.999μF±1.0%rdg;
0~19.99μF±1.0%rdg;
0~199.9μF±1.0%rdg;
0~1999μF±1.0%rdg;
(1)电流测量范围:0~199.9mA;
0~1.999A;
0~19.99A;
0~199.9A
0~1000A;
2、工作电源:
a.额定电压:工频220V±10%;
b.额定频率:50Hz;
c.额定输出:26V/500VA;
a.环境温度:0℃~+40℃
b.相对湿度:≤90%
TPμp-40面板式热敏打印机
5、外形/重量:320×360×160mm/8kg

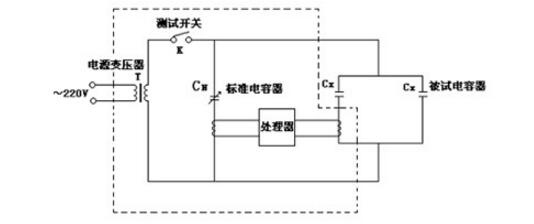

电容电桥测试仪工作原理
该电容电桥采用桥式电路结构,标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时,合上测试开关K,测试电压同时施加在标准电容器和被试电容器上,处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。
考虑到采用标准电容器、被试电容器同步采样技术,可以不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,全自动电容电桥测试仪该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
・量程自动转换
・储存数据
・大屏幕液晶(320×240×LCD)显示,汉字菜单操作提示。
・实现波形和测量处理数据同屏显示,使测试过程更直观;
・具有设置、校正和调试作用。
全自动电桥测试仪使用方法
工具/原料
全自动电容电桥测试仪1台
日本共立2413F电流表1块
打印纸1卷
测试电压电缆2根
测试电流信号电缆1根
电源线1根
5A保险管2只
20A保险管2只
使用手册1份
产品合格证书1份
1、进行测试前,应按使用要求正确连接电源线及信号电缆。
2、电压电缆一端接到电压输出端子上;
3、测试电流信号电缆插在电流输入插头上;
4、接好电容电桥电源线。
5、将测试电压电缆分别夹在被试电容器组两极的连接母线上,钳形表卡在所需测量的单台电容器的套管处。
需注意:一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器的套管处,接反时测量不准确。
6、仪器设备使用方法
使用本仪器设备前应仔细阅读本说明书,检查接线无误,仪器接地良好,防止触电事故。
开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相并联、三相串联方式。
选择电压等级:380V,6.6kV,10kV,35kV
380/V,6.6/kV,10/kV,35/kV
选择电压等级用于计算电容的千乏数,千乏数计算公式为:
千乏数(Kvar)Q=U*U*2*3.14*f*C
U:电容的电压等级;
f:测量电压的频率;
C:电容值
在以上设定完成后,将箭头指向开始测量,按【确认】键,稍后结果就会出现在显示屏上,所测数据自动记录,按【确认】键,打印数据,按【退出】键回到开机主菜单,进行下一次测量,选择数据查询可以查看以前40次所测电容值,按上、下键翻页,在数据查询时按【确认】键可进入历史数据打印菜单,此时按【确认】键打印本次数据,按下键打印全部40组历史数据。需要调整系统时间时,请将光标移到“时间设定”按【确认】键进入时间设定菜单,将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上,按【确认】键,此时光标前进一步,再按【上】、【下】键调整,完成后按【推出】键回到时间设定菜单,全部调完后将光标移到“存”上,按【确认】键将数据存入仪器设备,再按【推出】键回到主菜单。
接下来解释测量结果的意义:
C:被测电容器的电容分量
R:被测电容器的阻性分量
Φ:被测电容器的电容量与阻性分量之间的夹角
U:加在被测电容器的交流电压
I:通过被测电容器的交流电流
P:被测电容器的功率损耗
Q:对应电压等级下电容的无功功率
F:测量电压的频率
常见注意事项:
该电容电桥测试仪采用桥式电路结构,标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时,测试电压同时施加在标准电容器和被试电容器上,处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。
考虑到采用标准电容器、被试电容器同步采样技术,可不受电源电压波动的影响;加之测量过程是全自动进行的,避免了手动操作引起的误差,因此具有稳定性好、重复性好,准确安全可靠的特点。
-
