进口Mentor热阻测试仪的原理分析与应用范围

发布时间: 2015-03-25   浏览次数:   作者:迈昂科技

热阻测试仪-用于测试IC、LED、散热器、热管等电子器件的热特性。通过改变电子器件的输入功率,使得器件产生温度变化,在变化过程中,Mentor热阻测试仪测试出芯片的瞬态温度响应曲线,仅在几分钟之内即可分析得到关于该电子器件的全面的热特性。Mentor热阻测试仪测试技术不是基于“脉冲方法”的热测试仪,“脉冲方法”由于是基于延时测量的技术所以其测出的温度瞬态测试曲线精度不高,而Mentor热阻测试仪采用的是“运行中”的实时测量的方法,结合其精密的硬件可以快速精确扑捉到高信噪比的温度瞬态曲线。

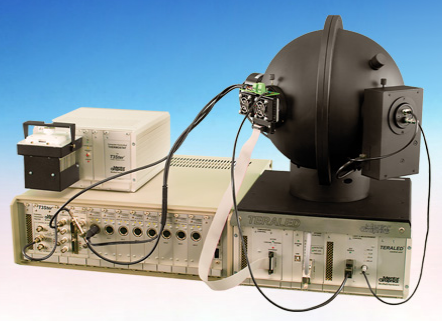

进口Mentor热阻测试仪


一、原理分析

进口Mentor热阻测试仪设备提供了非破坏性的热测试方法,其原理为:
1) 首先通过改变电子器件的功率输入;
2) 通过TSP (Temperature Sensitive Parameter热敏参数)测试出电子器件的瞬态温度变化曲线;
3) 对温度变化曲线进行数值处理,抽取出结构函数;
4) 从结构函数中自动分析出热阻和热容等热属性参数。



二、应用范围

●   热阻测试仪用在各种三极管、二极管等半导体分立器件,包括:常见的半导体闸流管、双极型晶体管、以及大功率IGBT、MOSFET、LED等器件。
●   各种复杂的IC以及MCM、SIP、SoC等新型结构 。
●   各种复杂的散热模组的热特性测试,如热管、风扇等。
●   半导体器件结温测量。
●   半导体器件稳态热阻及瞬态热阻抗测量。
●   半导体器件封装内部结构分析,包括器件封装内部每层结构(芯片+焊接层+热沉等)的热阻和热容参数。
●   半导体器件老化试验分析和封装缺陷诊断,帮助用户准确定位封装内部的缺陷结构。
●   材料热特性测量(导热系数和比热容)。
●   接触热阻测量,包括导热胶、新型热接触材料的导热性能测试。
