前段时间有客户遇到一个问题,他们公司生产制造小功率电机(马达),生产制造出来的马达要用数字示波器测量,这样效率太低了,他们想在产线上自动测试,这个其实可以实现,数字示波器有个模板测试功能,当模板测试不通过时,数字示波器会发出一个脉冲信号,脉冲信号再连接到PLC控制器,就可以自动分离出不良品。
具体操作有以下几点:

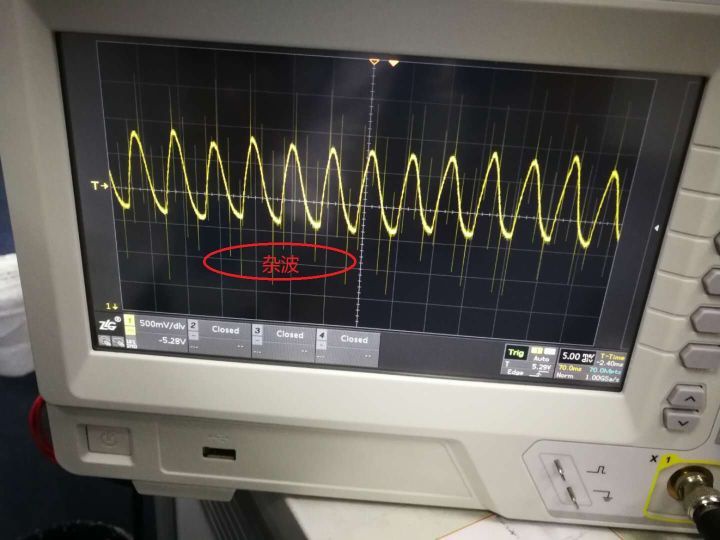

1、首先数字示波器要有滤波功能,如果没有滤波功能没法用模板去测试马达,因为马达的波形比较杂乱,很多的杂波信号。如(图1)所示:
上图就是马达转动时用数字示波器测出的原始波形,我们可以看到很多的的尖刺,就是很多杂波,通常电机都是会有很多这样的干扰(无刷电机干扰小一些),我们在进行模板测试前得把这些杂波给滤除掉,否则的话无法进行模板测试。
2、数字示波器开启滤波功能后。效果如(图2)所示:
3、开启模板测试。如(图3)所示:
-
